OZ9939引腳圖：

OZ9939的引腳功能介紹
①驅動輸出端1。該腳輸出方波激勵信號，可以外接場效應管的柵極。
②電源供電端。該腳電壓超過欠壓閉鎖閾值（4.5V），芯片內部電路就可以正常啟動。
③定時器設定。該腳通過外接的阻容元件設定一個定時時間，供內部停機和保護電路采用。
④亮度控制端。該腳根據⑾腳的設定，可以輸入PWM脈沖調寬信號或者直流電壓信號來控制燈管亮度。
⑤燈管電流檢測。在燈管點亮時，該腳電壓大于0.7V，集成電路進入正常運行模式，脈寬調制亮度控制電路啟動。如果該腳電壓在電路啟動后為零，則保護電路開始動作，芯片停止激勵信號輸出。所以不能采用短路電流信號的方法來判斷是否存在過流故障。
⑥反饋電壓檢測。該腳接受來自高頻變壓器的反饋電壓，如果CCFL燈管損壞或者斷開，該腳電壓就會增加。極限電壓為3.0V，達到此值則關閉激勵信號。該腳電壓超過⑦腳的用戶設定電壓值保護電路也會啟動。
⑦過流過壓保護值設定。通過該腳外接的電阻分壓網絡可以設定過壓和過流保護動作閾值。
⑧空腳
⑨空腳
⑩使能端。該腳電壓大于2V時內部電路啟動，小于1V時內部電路關閉。
⑾調光模式選擇。該腳大于3V時，處于模擬調光模式，④腳輸入電壓可以在0.5V～1.25V之間進行調光；該腳電壓在0.5V～1V之間時，處于外部PWM調光模式，此時需要從④腳輸入一個PWM脈沖進行調光；當該腳外接阻容定時電路時，處于內部PWM脈沖調光，只需要改變④腳輸入的直流電壓就可以改變內部調光PWM脈沖的占空比。④腳電壓0.1V時，占空比為0％，燈管最暗。④腳電壓達到1.5V時，占空比為100％，燈管最亮。
⑿軟啟動時間設定和環路補償。該腳外接一個電容，在啟動時，該電容進行充電，充電完成后輸出激勵脈沖才達到最大值，以避免對CCFL等元件的電流沖擊。同時該腳還參與環路保護功能，當燈管開路或損壞時，該腳電壓會迅速上升，當達到2.5V時，內部偏置電流對③腳定時器電容進行充電，充到3V時，芯片關閉輸出激勵信號。注意這個電壓只是在保護電路動作瞬間出現，由于保護電路動作后芯片停止，所以在該腳上是測不到電壓的。
⒀運行頻率外設定時電阻和電容。通過設置外接阻容元件，可以固定工作頻率。
⒁接地。模擬信號接地端。
⒂驅動輸出端2。該腳輸出方波激勵信號，可以外接場效應管的柵極。

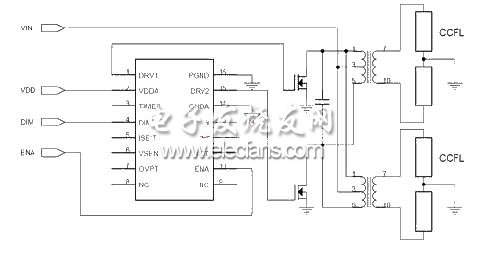

⒃接地。末級驅動輸出級接地。下圖所示為OZ9939的應用電路。
