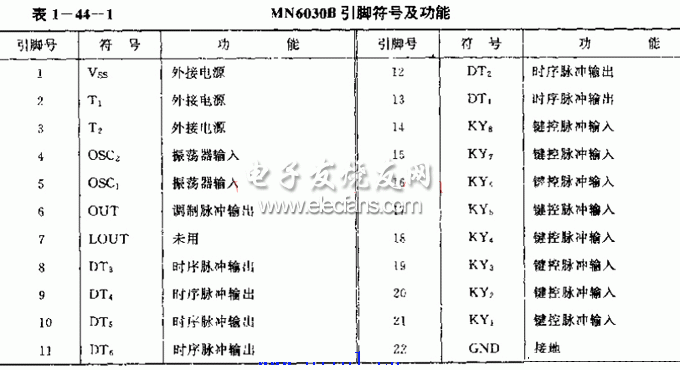

MN6930B的引腳圖及其應用說明：
MN6930B特點:
??? 采用CMOS工藝。
??? 8個鍵入端和6個鍵出端構成8×6鍵盤矩陣。
??? 內部振蕩器的輸入端和輸出端之間接晶振來產生基準信號(頻率為420kHz)，基準信號經12分頻后產生定時(時鐘)脈沖信號和紅外載波信號(頻率為35kHz)。
??? 22腳雙列直插式塑料封裝。
??? 配套使用型號為M50110P/AP/BP/CP。

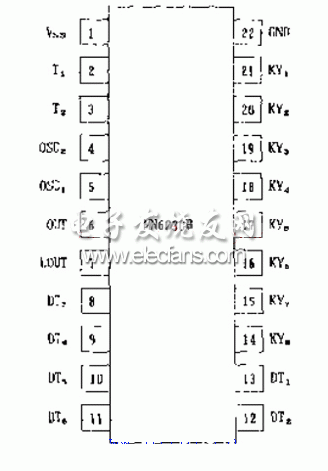

引腳排列圖?:

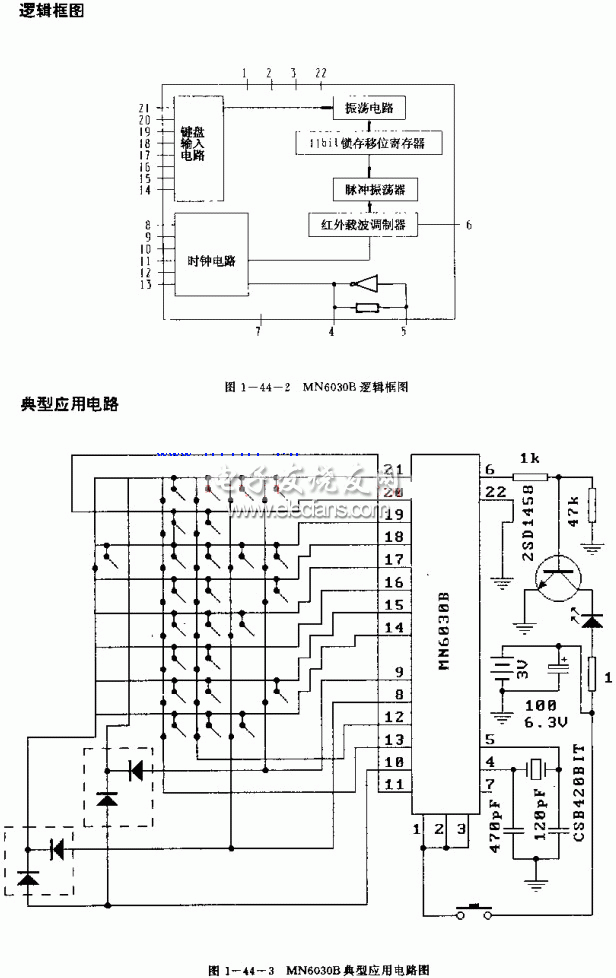

MN6930B應用于錄像機紅外線遙控發射電路
