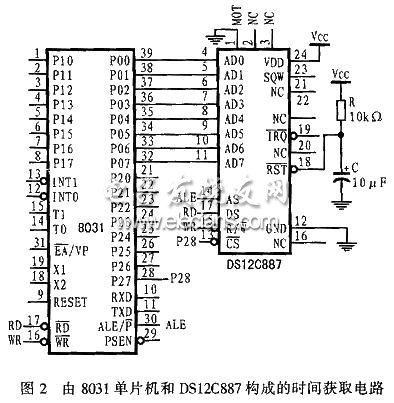

在各種設備、家電、儀器、工業控制系統中，可以很容易地用DS12C887來組成時間獲取單元，以實現各種時間的獲取。圖2是用8031單片機和 DS12C887構成的時間獲取電路圖，其中DS12C887的基地址為7F00H,相應的程序采用C51語言編寫(以Intel工作模式為例)。

　　由8031單片機和DS12C887構成的時間獲取電路的初始化程序如下：

　　XBYTE[0x7F00+0x0B]=0x82;

　　XBYTE[0x7F00+0x0A]=0xA0;

　　XBYTE[0x7F00+0x0A]=0x20;

　　XBYTE[0x7F00+0x0B]=0x02;

　　/*所有的中斷禁止，24小時制，BCD碼模式*/

　　以下均獲取時間程序：

　　unsigned char data t-century;

　　unsigned char data t-year;

　　unsigned char data t-month;

　　unsigned char data t-date;

　　unsigned char data t-week;

　　unsigned char data t-hour;

　　unsigned char data t-minute;

　　unsigned char data t-second;

　　if((XBYTE[7F00+0x0A]&0x80)!=0){

　　t-century=XBYTE[0x7F00+0x32];/*讀取世紀*/

　　t-year=XBYTE[Ox7F00+0x09];/*讀取年份*/

　　t-month=XBYTE[Ox7F00+0x08];/*讀取月份*/

　　t-date=XBYTE[Ox7F00+0x07];/*讀取日期*/

　　t-week=XBYTE[Ox7F00+0x06];/*讀取星期幾*/

　　t-hour=XBYTE[Ox7F00+0x04];/*讀取小時*/

　　t-minute=XBYTE[DS12887+0x02];/*讀取分鐘*/

　　t-second=XBYTE[Ox7F00+0x00];}/*讀取秒*/

?

　　4 結束語

　　實時時鐘/日歷芯片。數據通過SPI總線傳輸，最大總線速率高達6.25Mbit/s.報警和定時器功能產生一個喚醒信號，喚醒中斷管腳。偏移寄存器可以實現時鐘的校準。
