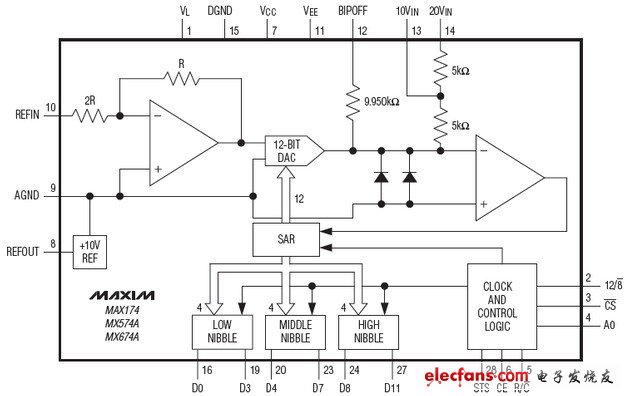

　　MAX174/MX574A/MX674A是完整的12位模擬 - 數字轉換器(ADC)相結合的高速，低功耗，片上時鐘和電壓基準。最大轉換時間8μs(MAX174)，為15μs(MX674A)，25μs(MX574A)。Maxim的BiCMOS的建設，降低功耗相比，設備的3倍(150毫瓦)。內部掩埋齊納參考提供低漂移和低噪聲性能。外部元件的需求是有限的只去耦電容和固定電阻。多功能模擬輸入結構允許為0至+10 V或0至+20 V單極性或± 5V或± 10V雙極引腳的輸入范圍捆扎。

　　MAX174/MX574A/MX674A使用標準的微處理器接口架構，并且可以連接到8 - ，12 - ，和16位寬的巴士。三態數據輸出低電平有效CS，CE認證，和R /有源低C邏輯輸入控制。

　　關鍵特性

　　完成基準和時鐘ADC

　　12位分辨率和線性

　　在整個溫度范圍內無失碼

　　150mW的功率耗散

　　8μs(MAX174)，為15μs(MX674A)，25μs(MX574A)最大轉換時間

　　精密低TC參考：10PPM / ° C的

　　單片BiCMOS制建設

　　150ns最大數據訪問時間
