MAX20021/MAX20022電源管理IC（PMIC）集成了4個低電壓，高效率，降壓型DC-DC轉換器。四個輸出是電阻在1.0V至4.0V之間可編程，可提供高達1.0A的電流。工作于3.0V至5.5V的電源管理IC（PMIC），使汽車的負載點調節后應用的理想選擇。
電源管理IC（PMIC）提供固定頻率PWM模式操作的2.2MHz或3.2MHz的開關頻率。高頻操作允許全陶瓷電容設計和小尺寸外部元件。片上低阻抗開關確保在重負載的高效率，同時最大限度地減少關鍵電感，使布局更加簡單的任務與分立式解決方案。內部電流檢測和環路補償，減少了電路板空間和系統成本。
電源管理IC（PMIC）提供的擴頻選項，以減少電磁輻射。 4個降壓轉換器的操作與內部時鐘的180°異相。此功能可以減少所需的輸入電容和改善EMI。所有四個降壓轉換器工作在恒定PWM模式之外的AM波段。電源管理IC（PMIC）提供了一個SYNC輸入同步至一個外部時鐘。
電源管理IC（PMIC）提供單獨的使能輸入和的power-good/reset輸出，以及工廠可編程低電平有效的復位時間。
電源管理IC（PMIC）提供了一些重要的保護功能包括：輸入過電壓保護，輸入欠壓監測，輸入欠壓鎖定，逐周期電流限制和過熱關斷。輸入欠壓監控駕駛PG_低當輸入低于UVM閾值的表示掉電條件。
MAX20021/MAX20022電源管理IC（PMIC）是在一個28引腳TQFN封裝，帶有裸焊盤，并指定工作在-40°C至+125°C汽車級溫度范圍。
關鍵特性
降壓型DC-DC轉換器，具有集成FET
從3.0V至5.5V的電源電壓
1.0V至4.0V的固定或可調輸出電壓
的2.2MHz或3.2MHz的開關頻率
兩個輸出電流配置
兩個1.0A輸出，兩路500mA輸出（MAX20021）
四1.0A輸出（MAX20022）
旨在提高汽車的EMI性能
強制PWM工作模式
雙通道180o的相
SYNC輸入
擴頻股權
軟啟動和電源排序減小浪涌電流
獨立的使能輸入和電源就緒輸出，簡化測序
OV / UV輸入電壓監控
過熱和短路保護
28引腳（5mm×5mm的×0.8mm）的TQFN-EP封裝
-40°C至+125°C工作溫度范圍

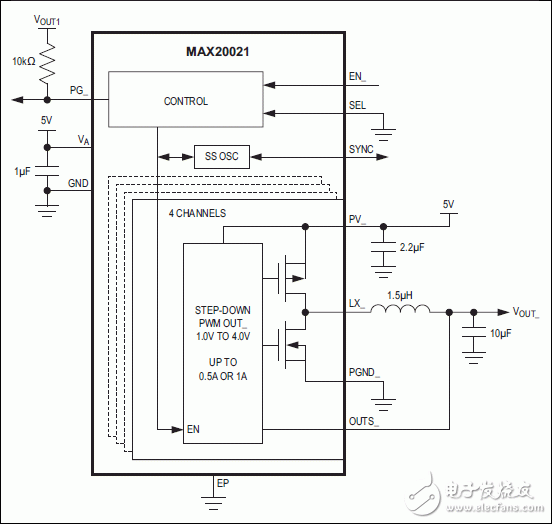

圖表
