6N137簡介
6N137光耦合器是一款用于單通道的高速光耦合器，其內部有一個850 nm波長AlGaAs LED和一個集成檢測器組成，其檢測器由一個光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路的三極管組成。具有溫度、電流和電壓補償功能，高的輸入輸出隔離，LSTTL/TTL兼容，高速（典型為10MBd），5mA的極小輸入電流。
?
6N137特性：
①轉換速率高達10MBit/s;
②擺率高達10kV/us;
③扇出系數為8;
④邏輯電平輸出;
⑤集電極開路輸出;

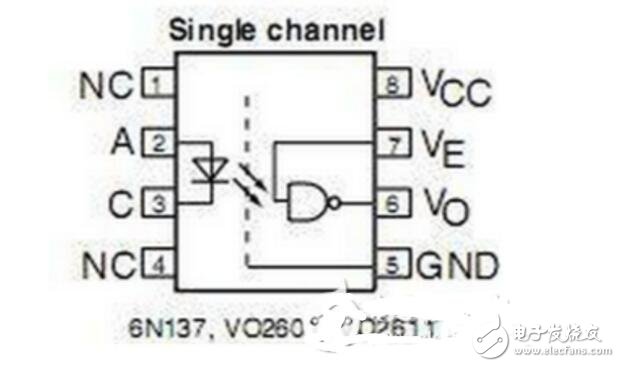

6n137引腳圖
引腳說明
1腳：空腳，
2腳：陽極，
3腳：陰極，
4腳：空腳，
5腳：GND接地，
6腳：VO開路集電極（輸出），
7腳：VE使能腳，
6N137工作原理
信號從腳2和腳3輸入，發光二極管發光，經片內光通道傳到光敏二極管，反向偏置的光敏管光照后導通，經電流--電壓轉換后送到與門的一個輸入端，與門的另一個輸入為使能端，當使能端為高時與門輸出高電平，經輸出三極管反向后光電隔離器輸出低電平。當輸入信號電流小于觸發閾值或使能端為低時，輸出高電平，但這個邏輯高是集電極開路的，可針對接收電路加上拉電阻或電壓調整電路。（來自網絡，簡而言之就是發光二極管發光——光敏二極管導通——三極管導通——Vo被拉低，即輸出低電平；反之輸出高電平）。
6N137封裝

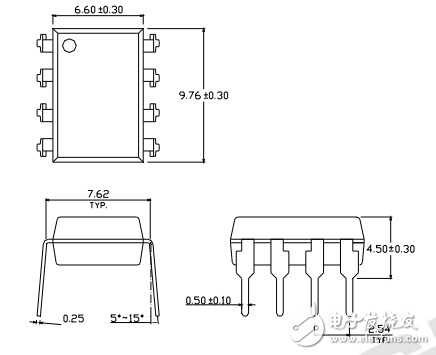

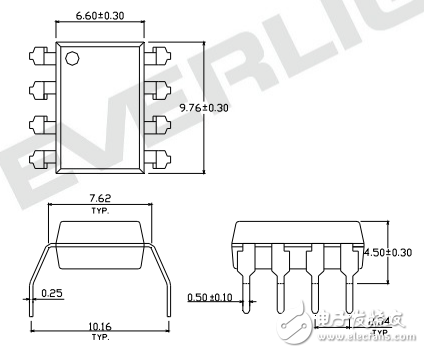

6n137DIP雙列直插封裝尺寸圖
①
②

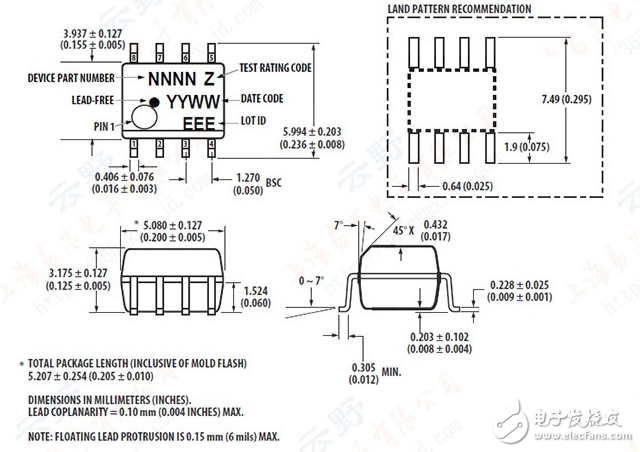

6n137貼片SO8封裝尺寸圖
