74ls169引腳邏輯圖及功能

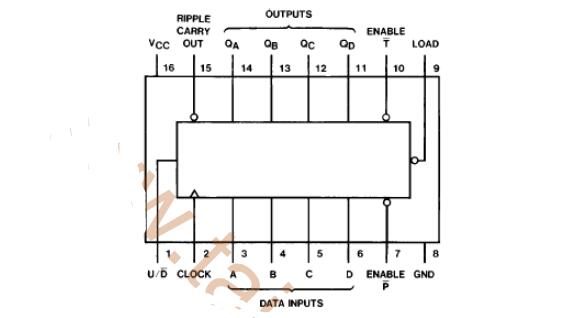

邏輯圖
引出端符號
RCOUT 進位輸出端（低電平有效）
CLOCK 時鐘輸入端（上升沿有效）
ENT 計數控制端（低電平有效）
ENP 計數控制端（低電平有效）
A-D 并行數據輸入端
LOAD 同步并行置入控制端（低電平有效）
QA-QD 輸出端
U/D 加/減計數方式控制端
74ls169極限值
電源電壓………………………………7v
輸入電壓
54/74S169.……………………………….5.5V
54/74LS169.……………………………….7V
ENP與ENT電壓
54/7616.……………………………….5.5V
工作環境溫度
54XXX.………………………………-55~125“C
74XXX.………………………………-0~70C
儲存溫度………………………………。-65C~150*C

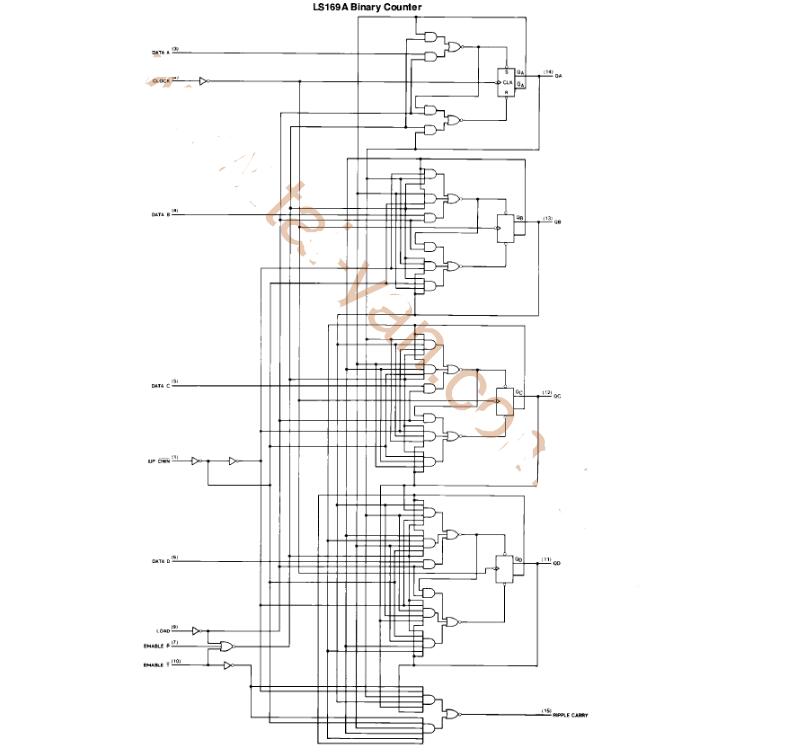

74ls169原理圖

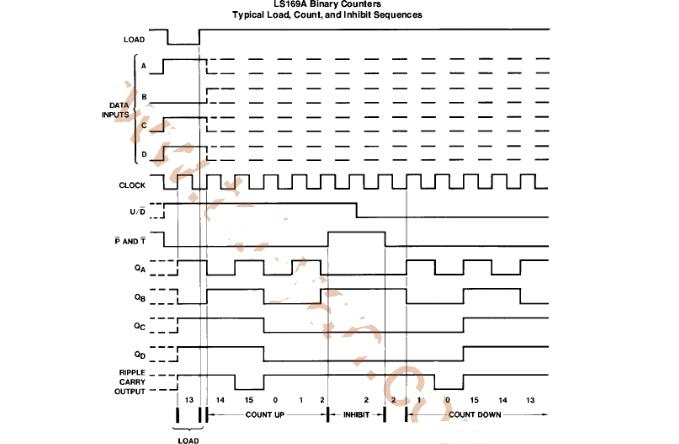

74ls169時序圖

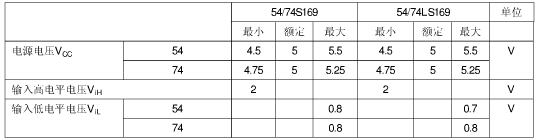

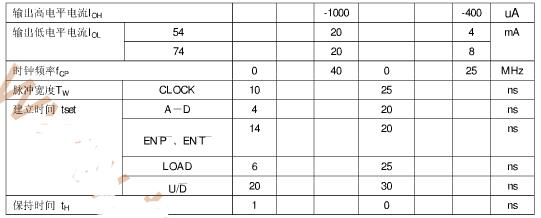

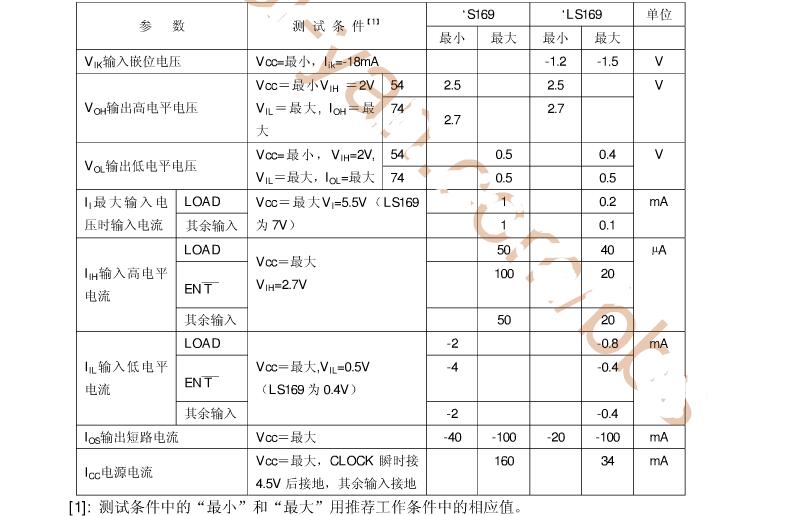

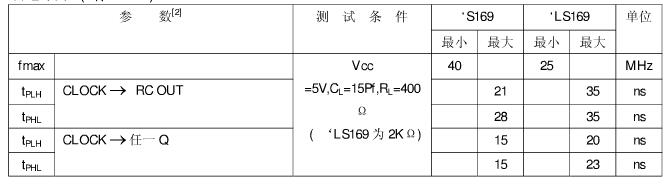

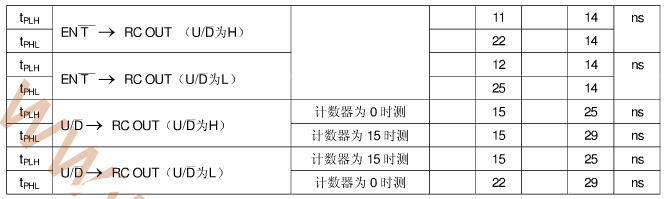

74ls169推薦工作條件
