74ls248是4線——七段譯碼器/驅動器（BCD輸入，有上拉電阻）

簡要說明：248為有內部上拉電阻的BCD—七段譯碼器/驅動器，共有54/74248和54/74LS248兩種線路結構型式。其主要電特性的典型值如下（不同廠家具體值有差別）：

輸出端（a~g）為低電平有效，可直接驅動指示燈或共陰極LED。

當要求輸入0～15時，消隱輸入（/BI）應為高電平或開路，對于輸出0時還要求脈沖消隱輸入（/RBI）為高電平或開路。

當BI為低電電平，不管其它輸入端狀態如何，a～g均為低電平。

當/RBI和地址端（A~D）均為低電平，并且燈測試（/LT）為高電平時，a~g均為低電平，脈沖消隱輸出（/RBO）為低電平。

當BI為高電平開路時，/LT的低電平可使a～g為高電平。

引出段符號：

A，B，C，D譯碼地址輸入端

/BI，/RBO消隱輸入（低電平有效）

脈沖消隱輸出（低電平有效）

/LT燈測試輸入端（低電平有效）

/RBI脈沖消隱輸入端（低電平有效）

a~g段輸出（低電平有效）

74ls248引腳圖

74ls248邏輯圖及邏輯功能

74ls248極限值

電源電壓…………………………………………。7V

輸入電壓

54/74248…………………………………。5.5V

54/74LS248…………………………………。7V

截止態時流入輸出端電流…………………………。1mA

工作環境溫度

54XXX…………………………………。-55~125℃

54XXX…………………………………。0~70℃

存儲溫度…………………………………………。-65~150℃

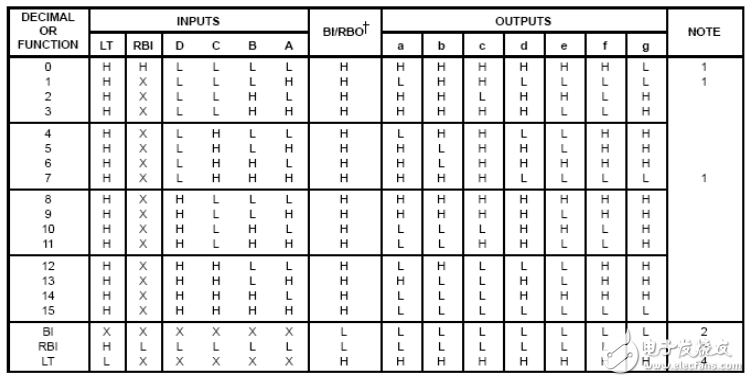

74ls248功能表

74ls248推薦工作條件

動態特性（TA=25℃）

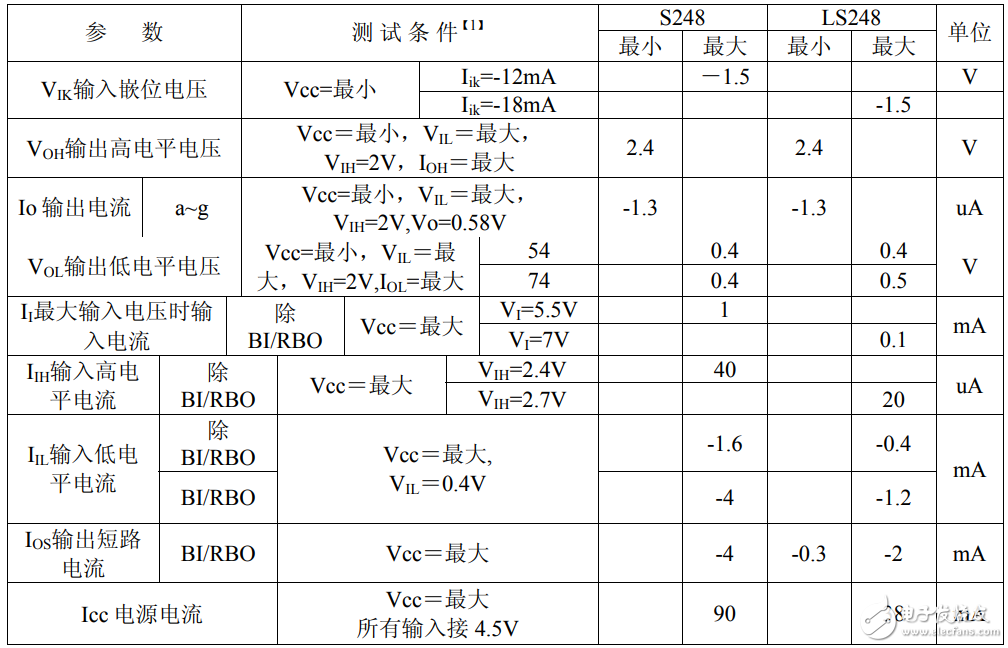

靜態特性（TA為工作環境溫度范圍）
