DS1135系列是流行的DS1013與DS1035的低功率、+5V、高速版本。
DS1135系列延遲線在單個封裝內有三個獨立的邏輯緩沖延遲線。該器件是最快的3合1延遲線。它采用標準8引腳150mil SO封裝。
該器件具有精確的前沿和后沿延遲。它具有全硅延遲線方案固有的可靠性。每個輸出可以驅動10個LS負載。
完整數據資料中的表1給出了標準延遲值。
關鍵特性
全硅定時電路
三個獨立的緩沖延遲線
在整個溫度與電壓范圍內保證穩定和精確
精密的前沿和后沿特性保證了輸入信號的對稱性
兼容汽相、紅外和波峰焊
采用卷帶包裝
備有商業和工業級溫度范圍
圖表
?

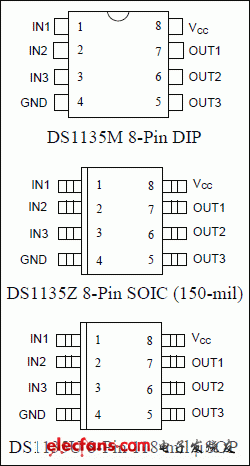

引腳分配
