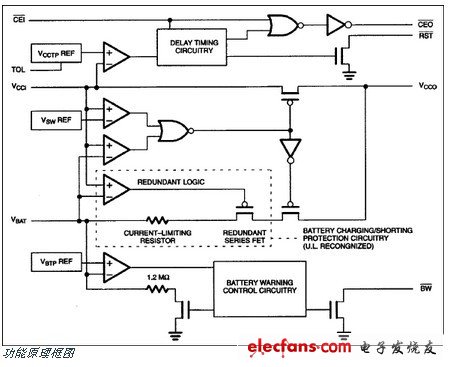

DS1314非易失控制器，帶有電池監視器是一個CMOS電路，解決了轉換成非易失性內存的CMOS RAM中的應用問題。輸入電源監測容忍條件。當檢測到這樣的情況下，芯片使能抑制實現寫保護和電池提供不間斷電源的RAM接通。特殊的電路采用低泄漏CMOS能提供精確的電壓檢測，在極低的電池消耗量的過程。 DS1314電池備份支持，執行重要功能監測的鋰離子電池的剩余容量，并提供電池前警告到達生命結束。因?yàn)閭浞?a href="http://m.sdkjxy.cn/v/tag/2692/" target="_blank">鋰電池開路電壓保持相對恒定的，在其生命的大部分，準確的電池監測需要裝電池的電壓測量。DS1314進行定期比較電池電壓，因?yàn)樗С謨?nèi)部與精心挑選的參考電壓，阻性負載，這樣的測量。如果電池電壓降至低于參考電壓在這種情況下，電池將很快達到結束生命。因此，電池警告引腳被激活的信號需要更換電池。

　　關鍵特性

　　轉換成的CMOS SRAM非易失性內存

　　無條件寫保護SRAM，當V CC是出公差

　　自動切換到備用電池電源當V CC電源故障時

　　顯示器電壓的鋰電池，提供先進的預警即將到來的電池故障

　　活躍??的低電池報警輸出信號低電池信號條件

　　全自動V CC為3.0V或3.3V電源的電源失效檢測

　　節省空間的8引腳DIP和SOIC封裝

　　可選16引腳SOIC和20引腳TSSOP版本重置處理器電源發生故障時，保持復位處理器在系統上電

　　工業溫度范圍為-40°C至+85°C間
