低電壓串行外設接口(SPI?) DS1390/DS1391/DS1394和低電壓3線DS1392/DS1393實時時鐘(RTC)是能夠提供百分之一秒、秒、分鐘、小時、星期、日期、月份和年份等信息的時鐘/日歷芯片。少于31天的月份會自動調整月末日期，包括閏年日期調整。時鐘可以工作在24小時格式下，也可以工作在帶有AM/PM指示的12小時格式下。具有可編程的定時鬧鐘。溫度補償電壓基準監視VCC的狀態，并在檢測到電源故障時自動切換到備用電源。DS1390具有一個漏極開路輸出，可以提供一個CPU中斷或者方波輸出，方波有四種可選頻率。DS1391用/RST輸出/去抖輸入取代了SQW//INT引腳。

　　DS1390、DS1391和DS1394通過SPI兼容的雙向總線進行編程。DS1392和DS1393通過3線串行總線通信，其余引腳用作單獨的中斷引腳或者/RST輸出/去抖輸入。

　　所有五種器件都采用10引腳的μSOP封裝，工作在工業級溫度范圍內。

　　關鍵特性

　　實時時鐘，計數百分之一秒、秒、分鐘、小時、星期、日期、月份和年份，閏年有效補償至2100年

　　輸出引腳可以配置為中斷或者方波輸出，方波頻率可以在32.768kHz、8.192kHz、4.096kHz或1Hz中選擇(僅對DS1390/DS1393/DS1394而言)

　　一個定時鬧鐘

　　電源故障檢測和切換電路

　　復位輸出/去抖輸入(DS1391/DS1393)

　　單獨的SQW和INT輸出(DS1392)

　　涓流充電功能

　　SPI支持模式0和模式2(DS1394)

　　SPI支持模式1和模式3(DS1390/DS1391)

　　3線接口(DS1392/DS1393)

　　在3.0V和3.3V供電時頻率可達4MHz

　　在1.8V供電時頻率可達1MHz

　　三種工作電壓：1.8V ±5%、3.0V ±10%以及2.97至5.5V (DS1394：3.3V ±10%)

　　工業溫度范圍：-40°C至+85°C

　　圖表

?

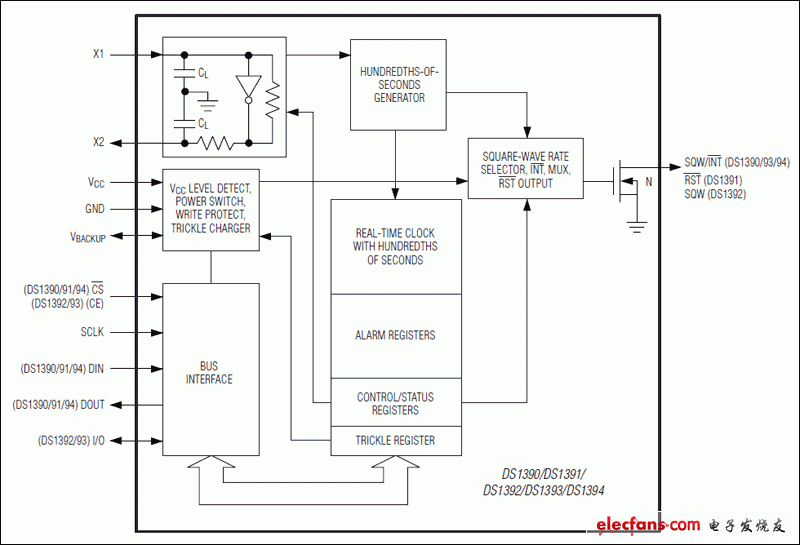

　　功能框圖
