DS1855雙路非易失性（NV）數字電位器和安全存儲器由一個100級線性變化電位器、一個256級線性變化電阻器、256字節EEPROM存貯器、和2線接口組成。DS1855具有軟件寫保護，是DS1845的升級產品。DS1855尤其適用于控制應用中設定和溫度補償偏置電壓和電流，且只需最少的電路。EEPROM存儲器允許用戶存儲用于某個特定系統或設備的配置或校準數據，以及提供控制電阻器抽頭設置。任何類型的用戶信息可以保存在存儲器的前248個字節中。接下來的2個EEPROM地址用于存儲電位器設置，剩下的6個字節為保留字。這些保留字和電位器寄存器不能用于數據存儲。通過工業標準2線總線訪問該EEPROM。I/O接口引腳由SDA和SCL組成。DS1855的抽頭位置，以及EEPROM數據，通過寫保護輸入引腳（WP）提供硬件寫保護，或通過2線接口提供軟件寫保護。

關鍵特性

兩個線性變化電阻器

DS1855-010 （一個10kΩ、100級和一個10kΩ、256級）

DS1855-020 （一個10kΩ、100級和一個20kΩ、256級）

DS1855-050 （一個10kΩ、100級和一個50kΩ、256級）

DS1855-100 （一個10kΩ、100級和一個100kΩ、256級）

256字節的EEPROM存儲器

通過2線接口，實現數據存儲和電位器控制

外部寫保護引腳保護數據和電位器設置

也可以通過軟件控制提供數據和電位器設置寫保護

非易失性抽頭位置存儲

工作電源電壓3V或5V

14引腳TSSOP封裝、16焊球CSBGA封裝、或14引腳倒裝片封裝

工業級溫度范圍：-40°C至+85°C

圖表

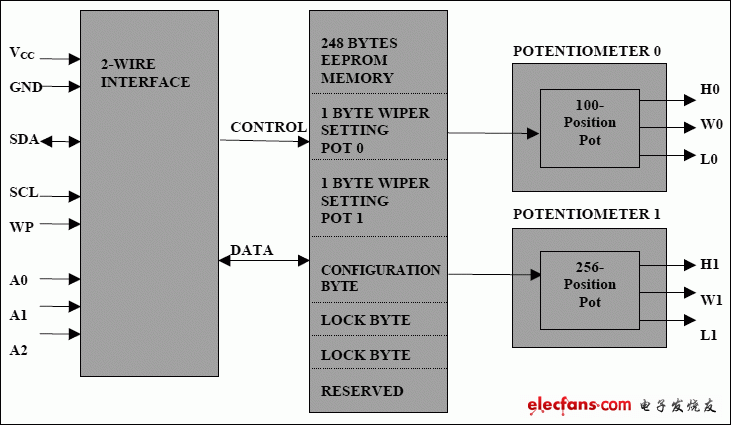

原理框圖
