Maxim的ICL7106/ICL7107是單片模擬 - 數字轉換器(ADC)。他們有非常高的輸入阻抗，不需要外接顯示器的驅動電路。板上的活性成分包括極性和數字驅動器，段解碼器，基準電壓源和時鐘電路。ICL7106將直接驅動一個非復用的液晶顯示器(LCD)，而ICL7107將直接驅動共陽極發光二極管(LED)顯示。

　　這些轉換器的多功能性和準確性的固有特點。自動雙斜率轉換技術，拒絕在工業環境中常見的干擾信號。真正的差分輸入和參考比例測量(歐姆或橋式傳感器)時尤其有用。Maxim推出增加了一個零積分階段ICL7106和ICL7107，消除超范圍宿醉的和滯后效應。最后，這些設備提供高精確度的降低翻轉誤差小于1計數和零讀數漂移小于1μV/°C。

　　這些裝置用于在很寬的范圍內數字面板表應用。但是，大多數應用中，涉及的模擬數據的測量和顯示。

　　關鍵特性

　　改進的第二個來源(見第3頁的完整的數據資料為“馬克西姆優勢”的)

　　從超量程恢復保證首讀

　　在顯示驅動能力，無需外部電路

　　LCD-ICL7106

　　LED-ICL7107

　　高阻抗CMOS差分輸入

　　沒有滯后或超量程宿醉的低噪音(<15μVPP)

　　時鐘和參考芯片上

　　真正的差分參考和輸入

　　精密零檢測應用的真正極性指示

　　單片式CMOS設計

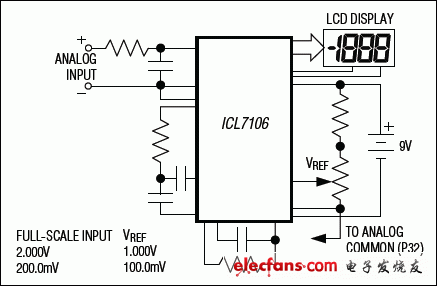

　　圖表

　　引腳配置
