MAX11108是一個很小的，12位，結構緊湊，高速，低功耗，逐次逼近式模擬 - 數字轉換器（ADC）。這種高性能的ADC包括一個高動態范圍采樣和保持電路和一個高速串行接口。此ADC接受一個滿量程輸入從0V到電源或基準電壓。

MAX11108具有單端模擬輸入連接到ADC核心。該裝置還包括一個單獨的數據接口和一個專用的輸入?yún)⒖茧妷旱碾娫摧斎搿?/p>

MAX11108工作在2.2V至3.6V電源供電，僅消耗5.2MW3MSPS，其中包括完全掉電模式和快速喚醒最佳的電源管理和高速3線串行接口。 3線串行接口直接連接到SPI/ QSPI?/ MICROWIRE?器件無需外部邏輯。

出色的動態性能，低電壓，低功耗，易用性，和非常小的封裝尺寸，使該轉換器為電池供電的便攜式數據采集應用的理想選擇，和其他應用要求低功耗和最小的空間。

MAX11108是在超TQFN封裝，工作在-40°C至+125°C溫度范圍。

關鍵特性

3Msps時的轉換率，無流水線延遲

12位分辨率

單端模擬輸入

低噪聲73分貝SNR

可變I / O：1.5V至3.6V

允許串行接口直接連接到1.5V，1.8V，2.5V或3V數字系統

2.2V至3.6V電源電壓

低功耗

5.2MW在3MSPS

非常低功耗的2.5μA/ksps

外部參考輸入

1.3μA關斷電流

SPI-/QSPI-/MICROWIRE-Compatible串行接口

超10引腳TQFN（μDFN）包裝

支持-40°C至+125°C工作溫度范圍

圖表

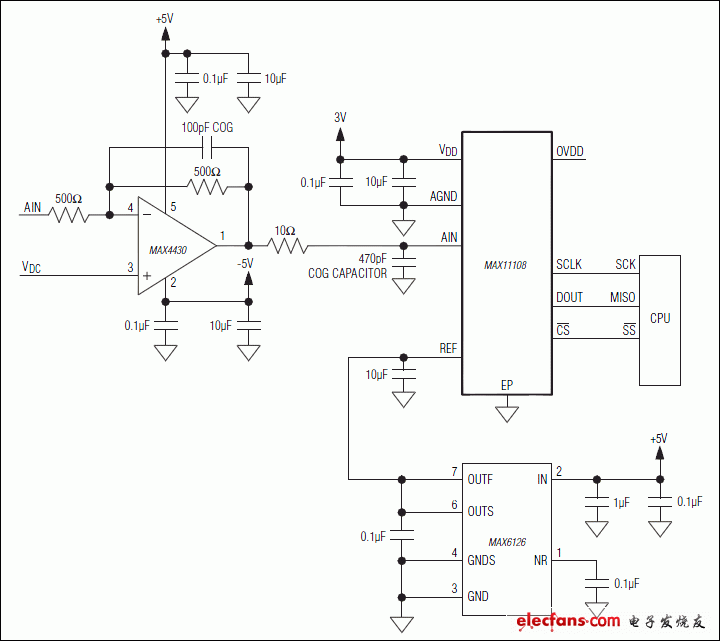

Typical Application Circuit
