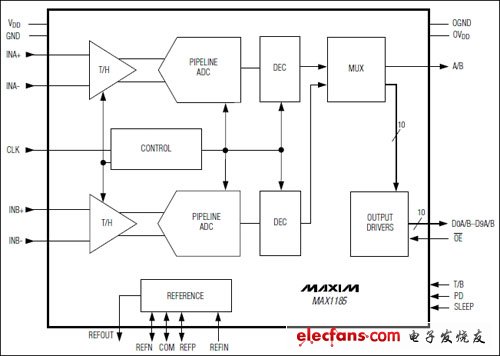

　　MAX1185是一款3V、雙10位模數轉換器(ADC)，具備全差分寬帶采樣/保持(T/H)輸入，驅動2路流水線、9級ADC。MAX1185最適合于那些低功耗、高動態性能的應用，如成像、儀器和數字通訊等應用。這款A(yù)DC工作于2.7V至3.6V單電源，消耗功率僅105mW，且在7.5MHz輸入頻率和20Msps采樣速率下，達到了59.5dB的典型信噪比(SNR)。A路和B路數字輸出分別在時鐘的上升沿(CHA)和下降沿(CHB)交替更新。T/H驅動輸入級包含400MHz (-3dB)輸入放大器。這些轉換器也可以工作于單端輸入。除了低運行功率外，MAX1185還具有2.8mA的休眠模式以及1μA的關斷模式，以節省空閑期間的功率。

　　內部2.048V精密帶隙基準設置ADC的滿量程范圍。靈活的基準結構允許使用內部基準，或者外部輸入基準，以滿足那些要求提高精度或輸入電壓范圍不同的應用。MAX1185具有并行、CMOS兼容的三態復用輸出。通過單個控制引腳，數字輸出格式可以選擇為二進制補碼或直接偏移二進制碼。該器件允許獨立的1.7V至3.6V接口輸出電源，以提供靈活的接口方式。MAX1185采用7mm x 7mm、48引腳TQFP封裝，滿足擴展工業級溫度范圍(-40°C至+85°C)。

　　另外，還提供引腳兼容于MAX1185、非復用輸出的高速型號。

　　關鍵特性

　　+3V單電源

　　出色的動態性能：

　　fIN = 7.5MHz時，SNR = 59.5dB

　　fIN = 7.5MHz時，SFDR = 74dB

　　低功耗：

　　35mA (正常工作)

　　2.8mA (休眠模式)

　　1μA (關斷模式)

　　0.02dB增益和0.25°相位匹配誤差

　　±1VP-P寬差分模擬輸入電壓范圍

　　400MHz的-3dB輸入帶寬

　　片內+2.048V精密帶隙基準

　　單一的復用10位總線，數字輸出

　　用戶可選輸出模式―二進制補碼或偏移二進制碼

　　采用裸露底盤的48引腳TQFP封裝，便于散熱
