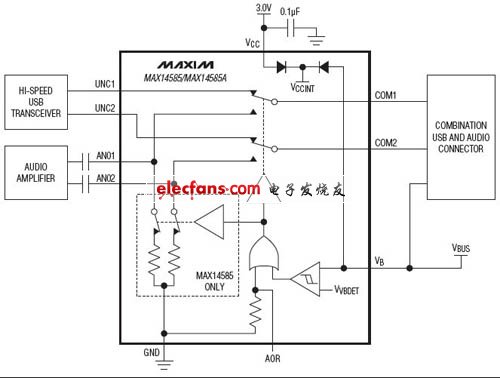

　　MAX14585/MAX14585A高ESD保護double-pole/double-throw(DPDT)開關多路復用的高速數據傳輸(480Mbps)USB等交流耦合音頻或視頻模擬信號。這些設備結合上的電容(C低ON)和低導通電阻(RON)的高性能開關在便攜式電子產品應用，包括必要的內部負電源向地下傳遞音頻信號擺幅低至- 1.8V 。該器件還處理USB low-/full-speed信令和工作于2.7V至5.5V電源。 器件具有一個V BUS檢測輸入(V乙)，可以處理高達28V的電壓自動切換到USB信號路徑在一個有效的V檢測總線信號(V 乙 > VVBDET)。在電池耗盡的情況下，在V電壓乙也能供電的部分如果V 乙大于4.5V更大。該MAX14585功能上的音頻通道內部分流電阻，以減少點擊和彈出在輸出聽到。 的MAX14585/MAX14585A在一個節省空間的10引腳，1.4毫米x1.8毫米UTQFN封裝，工作在-40 ° C至+85 ° C溫度范圍。

　　關鍵特性

　　低功耗

　　低電源(典型值)電流7μA

　　單2.7V至5.5V電源供電，V CC

　　靈活的設計

　　雙電源架構，V 乙和V CC

　　ANO_改寫控制輸入通道

　　高水平的性能集成

　　28V - V能夠乙輸入與V自動UNC_選擇BUS檢測

　　低電容高速USB(UNC_和ANO_)兩個通道

　　無失真負信號吞吐量低至- 1.8V上ANO_頻道

　　3Ω(典型值)導通電阻

　　960MHZ帶寬

　　0.04%的THD + N音頻通道

　　± 15kV人體模型(HBM)ESD在COM1，COM2

　　節省電路板空間

　　內部分流電阻減少雜音(MAX14585)

　　10引腳，1.4毫米x1.8毫米UTQFN封裝
