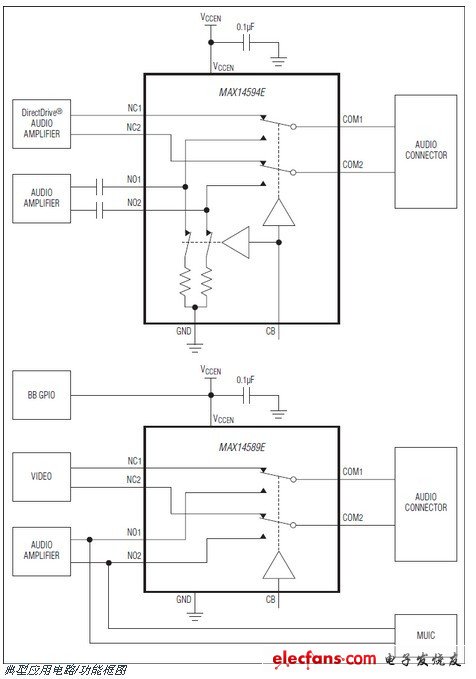

MAX14589E/MAX14594E高密度，double-pole/double-throw(DPDT)模擬開關具有超越的Rails?允許從-5.5V至+5.5 V的信號傳遞不失真信號的能力，即使在電源是下面的信號范圍。低R ON 電阻(0.2Ω)為低失真的開關，如音頻，使設備的理想選擇。MAX14594E具有內部旁路開關，常開(NO1和NO2)終端的音頻放大器AC耦合 ??電容放電。此功能可以減少預充電點之間切換音頻信號時所發生的點擊和彈出的聲音。 指定交換機完全從一個單一的+1.6 V至+5.5 V電源。由于低供電電流的要求，第五CCEN可以提供一個GPIO。當電源不適用，交換機到一個高阻抗模式和所有模擬信號端口可以承受信號從-5.5V至+5.5 V。設備的控制開關控制位，CB。 MAX14589E/MAX14594E是1.2mm的×1.2毫米，0.4毫米間距的9焊球晶片級封裝(WLP)，工作在-40°C至+ 85°C擴展級溫度范圍。

　　關鍵特性

　　無失真超越擺幅信號

　　負音頻和視頻信號的能力

　　-5.5V至+5.5 V模擬信號范圍至五CCEN獨立

　　電阻0.2Ω(典型值)

　　+1.6 V至+5.5 V單電源電壓范圍

　　點擊和噼噗聲抑制

　　平滑切換過渡

　　突破之前，請操作

　　低電源電流30μA(典型值)，在1.6V

　　可以由一個GPIO

　　當V CCEN未應用高阻抗模式

　　ESD保護上COM_

　　±15kV人體模型

　　的±10kV IEC 61000-4-2氣隙

　　具有±8kV IEC 61000-4-2接觸

　　NC_和NO_上的ESD保護參數

　　±15kV人體模型

　　中小板空間

　　9焊球WLP(1.2毫米x 1.2mm的)

　　-40°C至+85°C工作溫度范圍
