MAX14653/MAX14654/MAX14655過電壓保護器件都具有低38mΩ（典型值）RON內部FET和低電壓系統的電壓故障保護+28 VDC。內部鉗位還可以保護設備免受浪涌高達+80 V。當輸入電壓超過過壓閾值，內部FET被關閉，以防止損壞的保護下游組件。

與可選的外部電阻之間的任何電壓4V至20V的過壓保護閾值可以調整。 OVLO設定低于外部OVLO選擇電壓的輸入，MAX14653/MAX14654/MAX14655自動選擇正確的內部跳變閾值。內部過壓閾值（OVLO）預設為15.5V典型值（MAX14653），6.8V典型值（MAX14654）或5.825V典型值（MAX14655）。該器件具有一個漏極開路低電平有效的ACOK輸出之間的最小電源電壓和VOVLO的穩定供應。 MAX14653/MAX14654/MAX14655也由一個內部熱關斷保護，防止過流事件。

MAX14653/MAX14654/MAX14655提供一個小型的12焊球WLP封裝，工作在-40°C至+85°C擴展級溫度范圍。

關鍵特性

保護高功率的便攜式設備

從+2.5 V至+28 V的寬輸入電壓保護

集成38mΩ（典型值），n溝道MOSFET開關

靈活的過電壓保護設計

可調過壓保護觸發電平

可調節的寬OVLO閾值范圍從+4 V到+20 V

預設的內部準確OVLO閾值：

15.5V±3.3％（MAX14653）

6.8V±2.9％（MAX14654）

5.825V±3％（MAX14655）

其他保護功能提高了系統可靠性

+80 V的浪涌抗擾度

軟啟動，可以減小浪涌電流

內部15ms的啟動反跳

熱關斷保護

最小PCB面積

12焊球WLP封裝（1.29毫米所述1.83毫米）

-40°C至+85°C工作溫度范圍

圖表

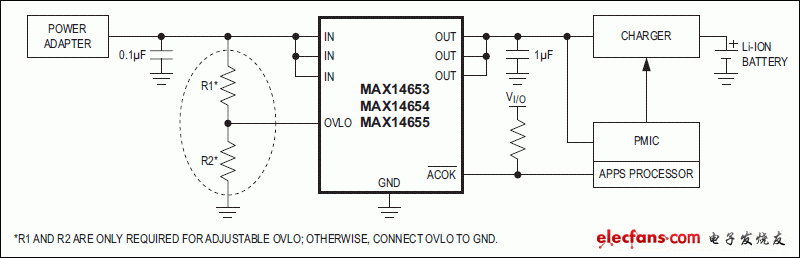

Typical Application Circuit
