MAX14920/MAX14921電池測量準確模擬前端設備電池的電壓進行采樣，并提供初級/次級電池組的電平轉換為16個單元/ +65 V（最大值）。 MAX14920監視到12個單元，而MAX14921監視器多達16個單元。這兩種設備同時采集所有電池的電壓，使正確的狀態，負責人及抗源的決心。所有的電池電壓電平移位到參考地，單位增益，從而簡化了外部ADC數據轉換。
這些器件具有低噪聲，低偏置放大器，緩沖了+5 V的差分電壓，可以監測所有常見的鋰離子電池（鋰離子）電池技術。將所得細胞的電壓誤差為±0.5mV的。
使他們成為理想的監測非常平坦的放電曲線，如磷酸鋰金屬電池化學成分與設備的精度高。
被動式電池平衡外部FET驅動器的支持。綜合診斷中的設備允許開線檢測和欠壓/過壓報警。該設備是由菊花鏈?zhǔn)絊PI接口控制。
MAX14920可在（10毫米×10毫米）64引腳TQFP封裝，帶有裸焊盤。 MAX14921可在一個80引腳（采用12mm×12mm）TQFP封裝。兩款器件均工作在-40°C至+85°C擴展級溫度范圍。
關鍵特性
高精確度
±0.5mV的電池電壓（最大值）
同時電池電壓采樣
自校準
綜合診斷
明線和短路故障檢測
欠壓/過壓警告
熱關斷
高靈活性
SPI接口
12節和16節版本
+6 V最小操作
+0.5 V至+4.5 V的電池電壓范圍
集成電池平衡FET驅動器
集成的5V LDO
低功耗
1μA關斷模式
1μA/10μA電池電流消耗

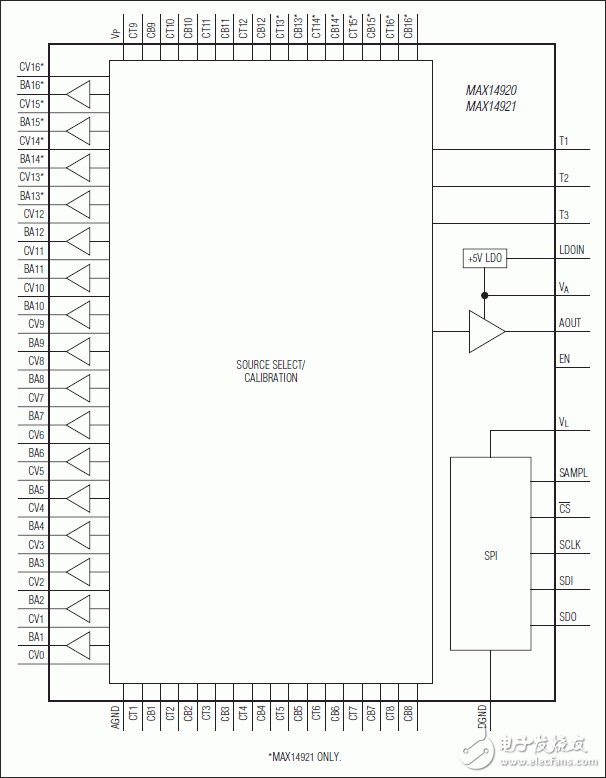

圖表
