MAX15090/MAX15090A IC是從帶電背板安全地插入和刪除的電路線卡的熱插拔應用需要集成的解決方案。該器件集成了一個熱插拔控制器，功率MOSFET6mΩ，在單一封裝中的一個電子斷路器保護。 該器件集成了一個精確的電流檢測電路，并提供220μA/ A比例輸出電流。該設備是專為2.7V至18V電源電壓的保護。 這些器件實現了折返電流限制在啟動過程中控制浪涌電流降低di / dt和保持MOSFET的安全工作區（SOA）的條件下運行。的啟動周期完成后，片上的比較提供VariableSpeed ??/二層?保護，防止短路和過流故障，系統的抗噪聲和負載瞬變。在故障條件的情況下，負載斷開。設備經過工廠校準，提供精確的過流保護，具有±10％的精度。在故障情況下，MAX15090鎖斷，而MAX15090A進入自動重試模式。 該器件具有一個IN OUT短路啟動前的檢測。該器件提供一個功率MOSFET GATE引腳編程的壓擺率在啟動過程中，通過增加一個外部電容。這些器件具有過壓/欠壓輸入引腳，可以檢測到過壓/欠壓故障，從OUT IN斷開。其它特點包括內部過溫保護，電源良好輸出，以及故障指示輸出。

關鍵特性

2.7V至18V工作電壓范圍

6mΩ（典型值）內部功率MOSFET

12A（最大）負載電流能力

目前的報告，而不需要外部R SENSE

±10％斷路器閾值精度

可調式斷路器電流/電流限制門限

可編程擺率控制

變速斷路器響應

在啟動時浪涌電流調節折返實施的di / dt控制

熱保護

過電壓保護

電源良好和故障輸出

閉鎖或自動重試選項

可編程欠壓閉鎖

IN OUT短路檢測

圖表

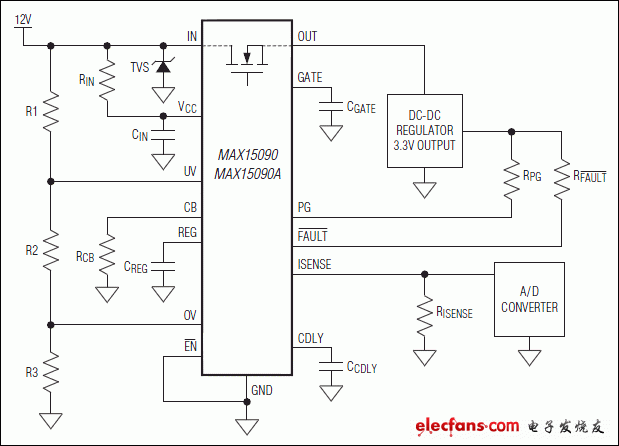

典型應用電路
