MAX15301是一個全功能，高效，數字化的點負載（POL）控制器與先進的電源管理和遙測功能與PID為基礎的數字電源穩壓器，MAX15301采用Maxim擁有專利的Intune的?自動補償，狀態空間控制算法。Intune的控制律是有效的小信號和大信號響應，占占空比飽和度的影響。這消除了需要用戶以確定和設置的閾值從線性轉換到非線性模式。這些能力在快速環路的瞬態響應，并減少輸出電容器的數量相比，競爭的模擬和數字控制器。 MAX15301包含多種功能，以優化效率。內部開關BabyBuck的穩壓器可產生柵極驅動器和內部偏置電源，低功耗的控制器。一種先進的，高效率的MOSFET的柵極驅動器，具有自適應非重疊定時，而連續調整的高側和低側的定時和驅動電壓的全范圍內的電壓，電流和溫度，以盡量減少開關損耗。MAX15301設計最終客戶的設計環境的初衷。上的PMBus?兼容的串行總線接口進行通信的監控器監控和故障管理。全套的電源管理功能，無需復雜和昂貴的測序和監控IC?；镜?a target="_blank">DC-DC轉換操作，可設置通過引腳搭接，并不需要用戶配置固件。這使得電源子系統的快速發展前完成板級系統的工程。Maxim提供支持的硬件和軟件配置MAX15301 ，MAX15301可在32引線，5mm×5mm TQFN封裝，工作在-40°C至+85°C的溫度范圍內。

關鍵特性

Intune的自動補償功能可以確保穩定，同時優化瞬態性能

在快速瞬態響應減少輸出電容的非線性補償結果

差分遠端電壓傳感允許±1％V OUT精度在整個溫度范圍內（-40°C至+85°C）

PMBus接口用于配置，控制和監測，

支持電壓定位

提高效率

自適應非重疊時序驅動器，

4.5V至14V的寬輸入電壓范圍

高效片上BabyBuck穩壓器的自偏置

輸出電壓范圍從0.5V到5.25V

進入預偏置輸出啟動

可配置的軟啟動和軟停止時間

固定工作頻率同步（300kHz至1MHz）

靈活的排序和故障管理

引腳手動跳線配置

輸出電壓，從機地址，開關頻率，電流限制

可以快速原型

圖表

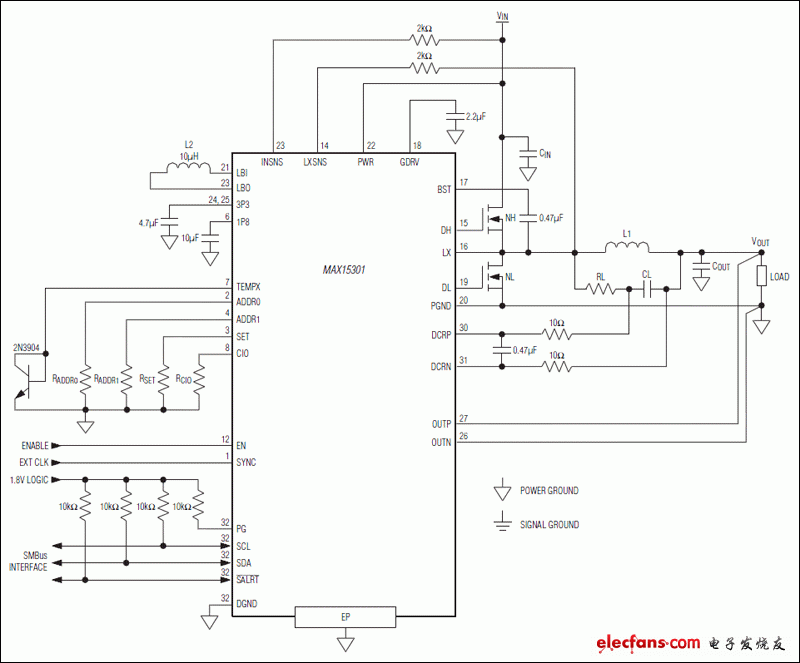

典型工作電路
