圖1就是多個串聯LED的驅動電路。其中RSENSE與ILED的關系：
RSENSE="204mV"/ILED
ILED的范圍為35～350mA。例如，ILED設定為200mA，RSENSE=1.02Ω,可取標準阻值1.0Ω(精度1%、1/4W)。
VIN大小與串聯的LED數及其正向壓降VF有關：
VIN≥NVF+ILED×RSENSE+1.2V
式中，N為LED數，VF為LED的正向電壓，1.2V為MOSFET的管壓降(在VIN<12V時要加1.5V)。因?yàn)镮LED×RSENSE這一項很小，一般可略去。最小的VIN為6.5V，最大的VIN為 40V。

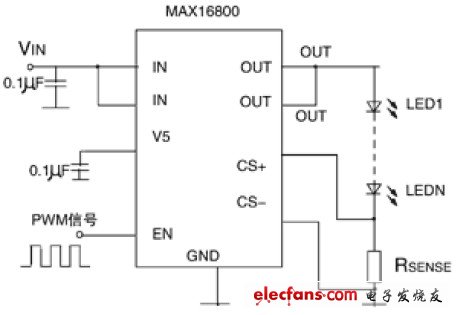

在調光時，可以在EN端輸入低頻PWM信號，改變其脈沖寬度(改變占空比)來調節LED的亮度(占空比大時亮度大)，如圖2所示。
?
圖2 PWM信號調光

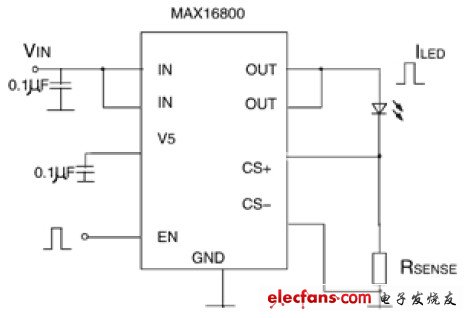

一種用作閃光燈的電路如圖3所示。在EN端加一個正脈沖時，LED發出閃光脈沖，脈沖電流值可大于連續工作電流350mA。
?
圖3 閃光燈電路圖
