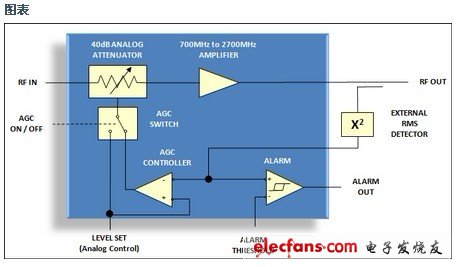

MAX2092高線性模擬可變增益放大器(VGA)是一個單片SiGe BiCMOS工藝衰減器/放大器/誤差放大器的設計與經營中的700MHz至2700MHz頻率范圍的50Ω系統接口電路報警。該器件具有增益范圍的18.1分貝-22.3分貝，噪聲系數的5.2分貝，OIP3為+32.5 dBm的線性關系，以及廣泛的RF帶寬。這些特性使得眾多的接收機和發射機應用一個理想的VGA設備。當與MAX2091或MAX2091B可變增益變頻器，一個完整的芯片配對IF射頻信號調理解決方案是可能點，以點微波發射機。 MAX2092從+5 V單電源工作，是在一個緊湊的20引腳TQFN封裝(5mm x 5mm的)，帶有裸焊盤。在擴展溫度范圍內保證其電氣性能? ? = -40°C至+95°C。
關鍵特性
寬帶覆蓋
的700MHz至2700MHz RF頻率范圍
高線性
+32.5 dBm的OIP3
18.2 dBm的輸出1dB壓縮點
18.1分貝增益
40.4分貝衰減范圍
5.2分貝噪聲圖(包括衰減器的插入損耗)
超過100MHz的帶寬增益變化在1835MHz0.03分貝
模擬衰減器與外部電壓控制
+4.75 V至+5.8 V電源范圍
鉛(以Pb計)免費包
關斷功能
