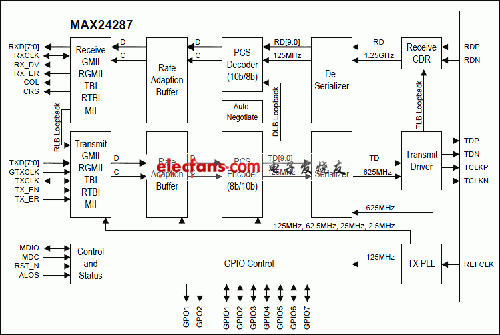

　　MAX24287是一個靈活的，低成本的以太網接口轉換IC 。并行接口可配置為GMII，RGMII，RTBI，而串行接口可配置為1.25Gbps的SGMII或1000BASE - X的操作。SGMII模式，設備直接連接到以太網交換機，集成電路，和1000BASE - T電氣SFP模塊。在1000BASE - X模式下，設備接口直接1Gbps的1000BASE - X SFP光模塊。MAX24287MDIO和串行接口之間的鏈路速度和全雙工 。微處理器交互設備的操作是可選的。硬件配置模式支持SGMII的掌握和1000BASE - X自動協商無需軟件參與 此設備是理想單通道GMII /信息產業部設備，如微處理器，FPGA，網絡處理器的Ethernet - over - SONET，或- PDH映射器接口和TDM的過分組電路仿真設備。該器件還提供了一個方便的解決方案，接口等電氣或光學以太網SFP模塊設備 。

　　關鍵特性

　　雙向線速以太網接口轉換

　　可以直接連接到SFP模塊和SGMII PHY和開關IC

　　串行接口配置為1000BASE - X或SGMII修訂1.8(4 - ，6 - 或8引腳)

　　并行接口可配置為GMII，RGMII，腦外傷，RTBI，或10/100信息產業部

　　串行接口具有時鐘和數據恢復電路(CDR)，并且不需要時鐘輸入

　　轉換鏈接的速度和MDIO和SGMII之間雙工模式協商PCS

　　支持10/100信息產業部與SGMII或RGMII操作以同樣的速度運行

　　10/100信息產業部DTE或DCE模式配置(即，連接的PHY或MAC)

　　也可以配置可選的，用逗號對齊通用1:10的SerDes

　　支持通過提供一個25MHz或125MHz的時鐘恢復和接受發送時鐘同步以太網

　　可以提供125MHz時鐘的MAC使用作為GTXCLK

　　接收10MHz時，12.8MHz，25MHz的或125MHz的參考時鐘

　　BE腳配置在許多常見的使用場景的復位

　　通過MDIO接口可選的軟件控制

　　GPIO管腳可以配置為時鐘，狀態信號和中斷輸出

　　1.2V操作與3.3VI / O

　　小，采用8mm x 8mm，68引腳TQFN封裝
