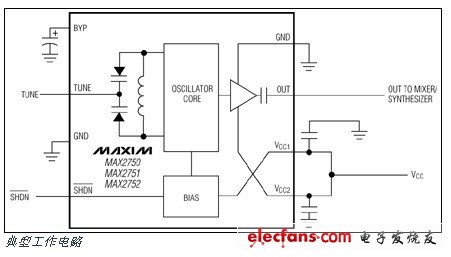

MAX2750/MAX2751/MAX2752是自足的電壓控制振蕩器(VCO)，用于在2.4GHz至2.5GHz ISM頻段的使用。每個IC結合了一個完全集成在一個小型的8引腳μMAX封裝的振蕩器和輸出緩沖器。 坦克的電感和變?nèi)菰丶稍?a href="http://m.sdkjxy.cn/v/tag/137/" target="_blank">芯片內，大大簡化應用程序的一部分。唯一需要的外部元件是電源旁路電容器。該IC提供直接連接到VCO的調諧電壓輸入和VCO緩沖輸出。調諧電壓輸入范圍為+0.4 V至+2.4 V時，振蕩器的頻率調諧范圍出廠時調整，以提供擔保的限制。輸出信號緩沖放大器(內部匹配到50Ω)，以提供更高的輸出功率和負載阻抗變化相隔離的設備。 MAX2750/MAX2751/MAX2752工作在+2.7 V至+5.5 V電源電壓范圍。內部振蕩器的電源電壓調節，不再需要外部LDO穩壓器的VCO。該IC還提供了一個數字控制的關斷模式，以允許執行復雜的電源管理。在停機時，電源電流降至低于1μA。

　　關鍵特性

　　保證頻率調諧范圍

　　MAX2750：2400MHz的至2500MHz(零IF)

　　MAX2751：2120MHz至2260MHz(240MHz的280MHz的IF)

　　MAX2752：2025MHz至2165MHz(335MHz至375MHz IF)

　　片上的坦克電路

　　內部匹配的輸出緩沖放大器

　　低電流關斷模式

　　+2.7 V至+5.5 V電源電壓范圍

　　微型8引腳μMAX封裝
