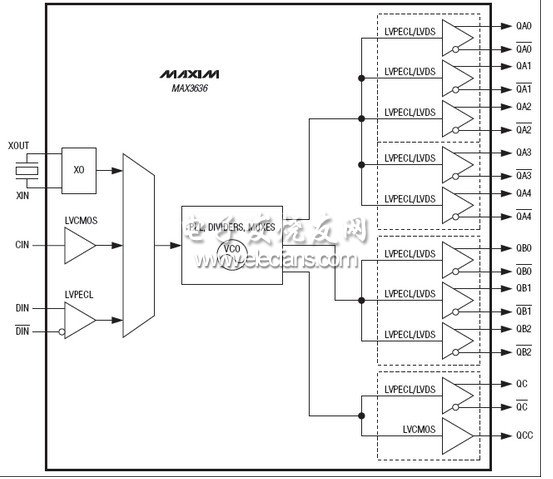

　　MAX3636是一個高度靈活，高精度鎖相環(PLL)時鐘發生器為下一代網絡設備的要求低抖動時鐘發生器和強大的高速數據傳輸?shù)姆植歼M(jìn)行了優化。優異的電源噪聲抑制，以及引腳可編程的LVDS / LVPECL輸出接口。 MAX3636提供9個差分輸出和一路LVCMOS輸出。每個輸出的頻率和輸出接口，可單獨編程，使這一設備系統板上的多個晶體振蕩器和時鐘分配IC的理想替代品，節約成本和空間。

　　這3.3V IC采用7mm x 7mm，48引腳TQFN封裝，從-40 ° C至+85 ° C。

　　關鍵特性

　　輸入

　　水晶接口：18MHz的到33.5MHz

　　LVCMOS輸入：15MHz的至160MHz

　　15MHz到350MHz的差分輸入：

　　輸出

　　LVCMOS輸出：可達160MHz

　　LVPECL/ LVDS輸出：可達800MHz

　　三個人的輸出銀行

　　引腳可編程分頻器

　　引腳可編程輸出接口

　　VCO調諧范圍寬(3.60GHz至4.025GHz)

　　低相位抖動

　　0.34psRMS(12kHz至20MHz)

　　0.14psRMS(1.875MHz到20MHz)

　　優異的電源噪聲抑制

　　-40° C至+85° C工作溫度范圍

　　3.3V電源
