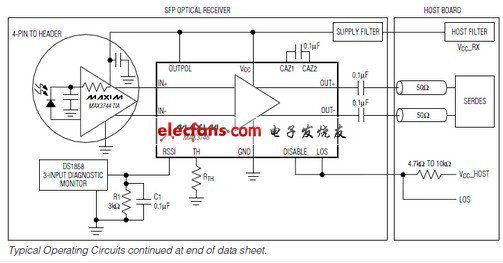

MAX3748多速率限制數據量化為SONET，光纖通道，千兆位以太網光接收器的放大器功能。當MAX3748與MAX3744 SFP互阻結合，提供一個接收信號強度指示器(RSSI )放大器可接受的輸入電壓范圍，并提供恒定電流模式邏輯(CML)輸出電壓與控制的邊沿速度 。 放大器(TIA)。一個接收器組成的MAX3744和MAX3748可提供高達19分貝RSSI動態范圍。其他功能還包括一個可編程的信號損失(LOS)檢測，可選禁止功能(DISABLE)，和一個輸出信號極性反轉(OUTPOL)?？捎糜趯崿F(xiàn)靜噪輸出禁用 的MAX3748和MAX3744的組合允許執行所有的小外形SFF - 8472數字診斷規范，使用標準的4引腳TO - 46頭。MAX3748是包裝采用3mm x 3mm，帶裸露焊盤的16引腳薄型QFN封裝。
關鍵特性
SFP參考設計
16引腳TQFN封裝采用3mm x 3mm足跡
單3.3V電源電壓
86ps上升和下降時間
可編程閾值的信號丟失
RSSI接口(MAX3744 TIA的)
輸出禁用
極性選擇
8.7ps P - P確定性抖動(4.25Gbps的)
