MAX3797是低功耗跨阻放大器設計的光傳輸系統，數據傳輸速率高達10.3125Gbps和使用PIN二極管。
MAX3797集成了一個自動增益控制（AGC）架構，提供標稱的小信號互阻抗為5.5kΩ。輸入?yún)⒖荚肼曂ǔＪ?.25μARMS，這反映了理論靈敏度為-14.8dBm OMA在一個PIN碼（z =0.55，重= 3）光檢測器的誤碼率（BER）10-12。
使光學組件使用TO-46或TO-56封裝的小芯片尺寸的1mm x0.76毫米。
關鍵特性
電源和溫度穩定的靈敏度
高達10.3125Gbps（NRZ）操作
支持無電容ROSA
AGC增益為5.5kΩ
3.3V單電源供電
105mW功耗
寬帶寬電流監視器實現基于RSSI的LOS實施
模具尺寸的1mm x0.76毫米
圖表

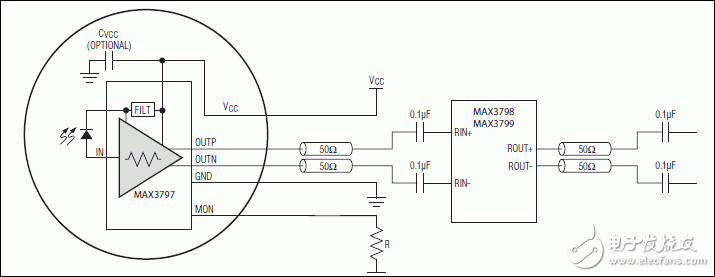

Typical Application Circuit
詳細PDF資料請下載:MAX3797英文芯片資料
