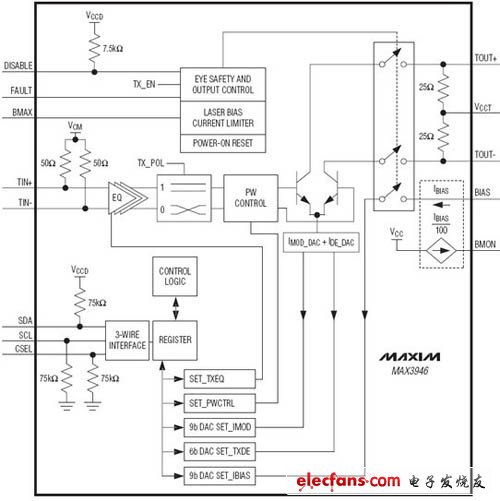

　　MAX3946是+3.3V、多速率、低功耗激光二極管驅動器，設計用于以太網和光纖通道傳輸系統，數據速率高達11.3Gbps。該器件優化用于驅動帶有25Ω柔性電路的差分發送器光學組件(TOSA)。獨特的輸出級設計能夠支持不匹配的TOSA，提供寬松的裕量限制并降低系統功耗。

　　器件采用內部電纜端接，可接收差分CML兼容信號，能夠以20ps (20%至80%)的邊沿速率為5Ω至25Ω外部差分負載提供高達80mA的激光器調制電流。器件采用對稱輸出級設計，輸出級提供內部背向端接。采用寬帶、全差分信號通路有助于減小確定性抖動?？墒鼓芫饽K補償SFP+連接器的損耗。集成偏置電路提供高達80mA的可編程激光器偏置電流。利用DISABLE引腳可禁止激光器偏置發生器和激光器調制器。

　　3線數字接口減少了引腳數量，無需外部元件即可調整輸入均衡、脈寬、Tx極性、Tx去加重、調制電流以及偏置電流。MAX3946采用4mm x 4mm、24引腳TQFN封裝。

　　關鍵特性

　　小于1W的SFP+模塊功耗僅為225mW

　　使能不匹配FP/DFB TOSA可將功耗降低多達100mW

　　支持SFF-8431 SFP+ MSA和SFF-8472數字診斷

　　3.3V供電時(IMOD = 40mA、IBIAS = 60mA ，假定25Ω TOSA)，功耗為225mW

　　+3.3V單電源供電

　　工作速率高達11.3Gbps (NRZ)

　　可編程調制電流：10mA至100mA (5Ω負載)

　　可編程偏置電流：5mA至80mA

　　可編程輸入均衡

　　可編程輸出去加重

　　TOUT+和TOUT-帶有25Ω輸出背向端接

　　不匹配差分負載(5Ω)下，DJ為7psP-P

　　不匹配差分負載(25Ω)下，DJ為5psP-P

　　50Ω差分負載下，DJ為5psP-P

　　可編程脈沖寬度

　　20ps邊沿過渡時間

　　偏置電流監測器

　　集成視覺安全保護

　　3線數字接口

　　-40°C至+95°C工作溫度范圍
