MAX4172是一種低成本，高精度，高邊電流檢測放大器的便攜式電腦，電話和其他電池/ DC電源線監測系統是至關重要的。高側功率線路監視在電池供電的系統中是特別有用的，因為它不會干擾與電池充電器的接地路徑。寬的帶寬和地面感應功能使MAX4172適合于閉環電池充電器和通用電流源的應用程序。0至32V的輸入共模范圍是獨立的電源電壓，以確保電流檢測反饋仍然是可行的，即使連接到電池的深度放電。

　　為了提供一個高層次的靈活性，MAX4172功能與一個外部檢測電阻器來設置要監視負載電流范圍內。它有一個可以用單個電阻器轉換到接地參考電壓，容納寬范圍的電池電壓和電流的電流輸出。

　　當電源電壓達到適當?shù)乃?，以保證正常運行的電流檢測放大器輸出集電極開路功率良好(PG)表示。MAX4172工作在3.0V至32V電源電壓，并采用節省空間的8引腳μMAX?或SO封裝。

　　關鍵特性

　　低成本，高精度，高邊電流檢測放大器

　　±0.5%(典型值)滿量程精度在整個溫度范圍內

　　3V至32V的電源供電

　　高精確度+2 V至+32 V共模范圍，功能下降到0V，獨立的電源電壓

　　800kHz的帶寬[V SENSE = 100mV的(1C)

　　200kHz的帶寬[V SENSE = 6.25mV(C/16)]

　　可在節省空間的μMAX和SO封裝

　　圖表

?

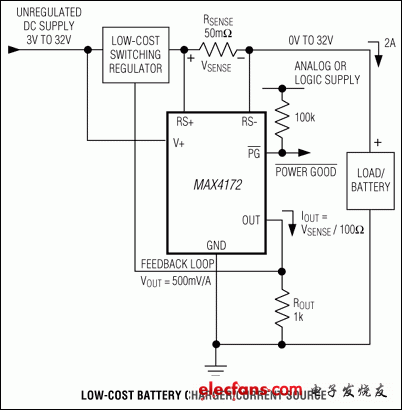

　　典型工作電路
