　　MAX4699/MAX4701/MAX4702為低電壓、單電源CMOS模擬開關。MAX4699/MAX4701為雙路、雙刀雙擲(DPDT)開關，兩個控制輸入用于控制兩路單刀雙擲(SPDT)開關。MAX4702為四路SPDT開關，具有一個控制輸入和一個低電壓數字邏輯電源。

　　這些器件由+1.8V至+5.5V的單電源供電。采用+2.7V供電時，MAX4699/MAX4701/MAX4702提供75Ω導通電阻(RON), RON平坦度最大為12Ω、通道間匹配度最大為4Ω。每個開關均具有滿擺幅信號處理的能力，tON = 35ns、tOFF = 20ns的開關速度以及最大1nA的漏電流。

　　采用+3V供電時，MAX4699/MAX4701的數字輸入與1.8V邏輯電平兼容;采用1.5V邏輯電源供電時，MAX4702的數字輸入門限為1.0V。

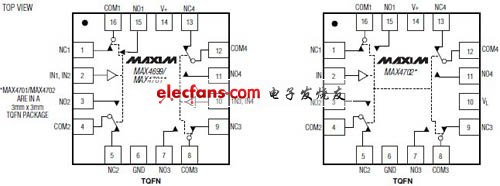

　　MAX4699提供節省空間的16引腳4mm x 4mm TQFN封裝，而MAX4701/MAX4702提供16引腳3mm x 3mm TQFN和16引腳TSSOP兩種封裝。

　　關鍵特性

　　3mm x 3mm和4mm x 4mm 16引腳TQFN封裝

　　確保導通電阻：

　　75Ω (最大) (+3V電源)

　　40Ω (最大) (+5V電源)

　　確保通道間匹配度：

　　4Ω最大

　　確保整個信號范圍內平坦度為：

　　12Ω最大

　　全溫范圍內具有低漏電流：

　　+85°C時最大1nA

　　快速切換：tON = 35ns, tOFF = 20ns

　　確保接通前先斷開

　　+1.8V至+5.5V單電源供電

　　可處理滿擺幅信號

　　-3dB帶寬：250MHz

　　低串?dāng)_：-79dB (1MHz)

　　高關斷隔離：-76dB (1MHz)
