MAX4751/MAX4752/MAX4753為低導通電阻、低電壓、四路單刀單擲（SPST）模擬開關，工作電壓范圍為+1.6V至+3.6V。這些開關具有較高的開關速度（tON = 30ns， tOFF = 25ns），可處理滿擺幅模擬信號，靜態功耗低于1μW，MAX4753具有接通前先斷開的特性。

采用+3V單電源供電時，MAX4751/MAX4752/MAX4753具有低于0.9Ω （最大）的導通電阻（RON），RON匹配度為0.12Ω （最大），RON平坦度為0.1Ω。采用+3V單電源供電時，數字邏輯輸入與1.8V CMOS邏輯兼容。

MAX4751有四個常開（NO）開關，MAX4752有四個常閉（NC）開關，而MAX4753有兩個常開NO開關和兩個常閉NC開關。MAX4751/MAX4752/MAX4753提供3mm x 3mm的16引腳QFN和14引腳TSSOP封裝。

關鍵特性

低RON

最大0.9Ω （+3V供電）

最大 2.5Ω （+1.8V供電）

導通電阻平坦度：0.1Ω （最大） （+3V供電）

RON匹配

最大0.12Ω （+3V供電）

最大0.25Ω （+1.8V供電）

+1.6V至+3.6V單電源供電

提供16引腳QFN、3mm x 3mm封裝

兼容于1.8V CMOS邏輯電平（+3V供電）

可處理大電流（100mA連續電流）

快速切換：tON = 30ns、tOFF = 25ns

圖表

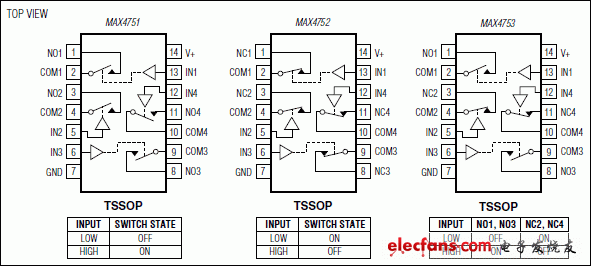

引腳配置
