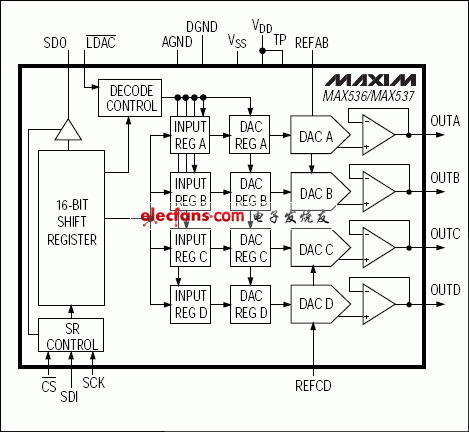

MAX536/MAX537結合4個12位，電壓輸出數字-模擬轉換器(DAC)和4個精密輸出放大器，在節(jié)省空間的16引腳封裝。偏移，增益和線性工廠校準，提供的MAX536的± 1 LSB的總不可調整誤差。MAX537經營± 5V電源，而 每個MAX536使用5V和10.8 V至13.2 V電源。DAC的雙緩沖輸入，輸入組織注冊一個DAC寄存器。一個16位串行字是用來加載到每個輸入/ DAC寄存器的數據 。串行接口與SPI / QSPI?或MICROWIRE?兼容，并允許輸入和DAC寄存器與一個單一的軟件命令，獨立或同時進行更新 。DAC寄存器可以同時更新硬件LDAC引腳低電平有效。所有邏輯輸入是TTL / CMOS兼容。
關鍵特性
4個12位DAC，帶有輸出緩沖器
同時或獨立控制四個DAC通過3線串行接口
上電復位
SPI / QSPI和MICROWIRE兼容
± 1 LSB的總不可調整誤差(MAX536)
完整的12位性能，無需調整
± 5V電源供電(MAX537)
雙緩沖的數字輸入
緩沖電壓輸出
16引腳DIP / SO封裝
