MAX5456/MAX5457雙路、對數變化數字電位器具有簡易的按鍵接口，適合在音頻應用中實現音量控制和均衡。每款電位器具有32個抽頭并可替代機械式電位器。MAX5456/MAX5457的SPI版本請參考MAX5408–MAX5411數據資料。

　　MAX5456/MAX5457的數字輸入可與瞬時接通單刀/單擲(SPST)按鍵開關配合工作。每路輸入都包括內部去抖電路和一個50kΩ上拉電阻。

　　每一次按鍵按下，MAX5456/MAX5457會改變滑動端的設置。Maxim專有的SmartWiper?控制技術無需使用微處理器來提高滑動端的變化速率。如果保持控制輸入為低的時間大于1s，則滑動端以4Hz的速率變化，當開關保持閉合4s，則滑動端的變化速率增至16Hz。

　　MAX5456/MAX5457具有50ppm/°C的端到端溫度系數和5ppm/°C的比例溫度系數，每個電位器的標稱電阻為10kΩ。內置的雜音抑制特性大大降低了滑動端變化時產生的聽覺噪聲。該系列器件的總諧波失真+噪聲(THD+N)典型值為0.01%。

　　MAX5457帶有3按鍵接口，其中/MODE輸入用來切換音量控制與均衡控制模式。LED輸出指示音量和均衡模式。MAX5456則具有帶獨立輸入的4按鍵接口，可實現音量升高/降低控制和左右聲道均衡控制。

　　MAX5456/MAX5457采用16引腳QSOP封裝，工作在擴展級(-40°C至+85°C)溫度范圍內。

　　關鍵特性

　　SmartWiper控制提供加速滑動端移動

　　內置上拉電阻的去抖按鍵接口

　　對數變化，2dB抽頭步長

　　+2.7V至+5.5V單電源供電，或±2.7V雙電源供電

　　待機電流低至0.5μA

　　無雜音切換

　　10kΩ端到端固定電阻值

　　-90dB靜音功能(典型值)

　　上電復位至-12dB滑動端位置

　　每個滑動端都具有32個抽頭位置

　　小尺寸16引腳QSOP封裝

　　圖表

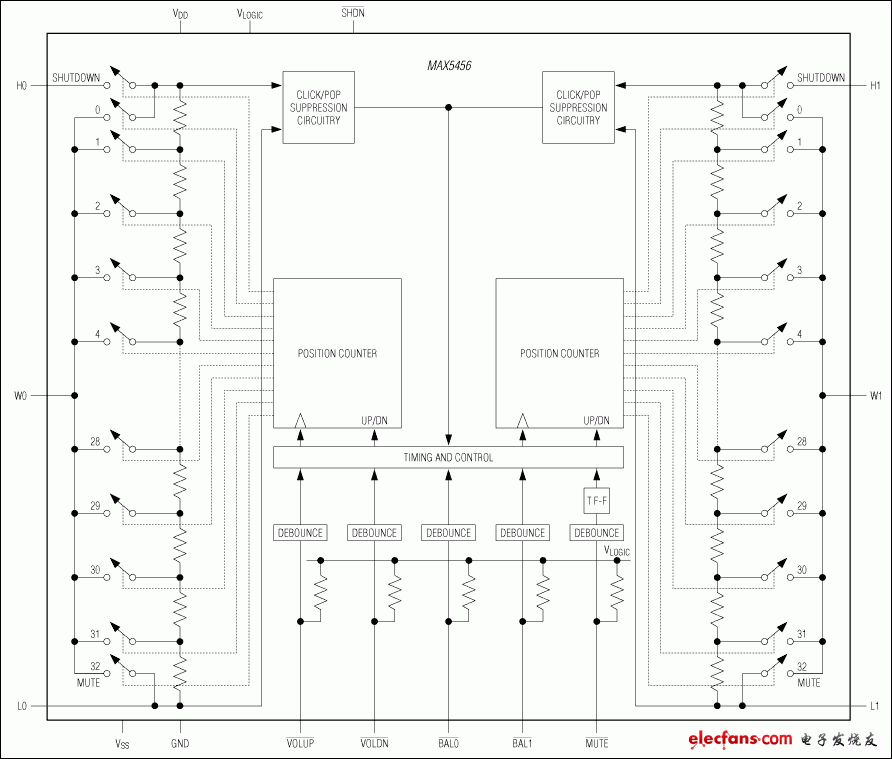

　　功能框圖
