MAX5631/MAX5632/MAX5633是32路采樣保持（SHA）輸出的16位數模轉換（DAC）器，適用于要求大量可編程電壓輸出的應用。這些器件包含時鐘振蕩器和順序控制器，采用內部SRAM數據更新DAC。無需外部元件調整零點和增益。

MAX5631/MAX5632/MAX5633輸出電壓范圍-4.5V至+9.2V。其它特性包括200μV/位的分辨率，輸出線性誤差典型值為滿量程（FSR）的0.005%。100kHz的更新速率，需要320μs更新所有的SHA，足以忽略輸出上的衰減。遠端地檢測允許輸出參考設備的局部地電位。

這些芯片通過20MHz兼容SPI?/QSPI?/MICROWIRE?的3線串行接口控制。立即更新模式允許在20μs內更新任何通道的輸出。Burst Mode?允許以高速數據突發模式將多路數據寫入到存儲器中。所有通道在數據加載后330μs內更新。每個芯片具有輸出鉗位特性和用于濾波的輸出電阻。MAX5631輸出阻抗為50Ω，具有驅動250pF的輸出電容能力。MAX5632輸出阻抗為500Ω，具有驅動10nF的輸出電容能力。MAX5633輸出阻抗為1kΩ，具有驅動10nF的輸出電容能力。MAX5631/MAX5632/MAX5633提供12mm x 12mm， 64引腳TQFP封裝和10mm x 10mm，68引腳薄型QFN封裝。

關鍵特性

集成的16位DAC和32通道SHA，內置SRAM和順序控制器

32通道電壓輸出

輸出線性度0.005%

輸出分辨率200μV

靈活多樣的輸出電壓范圍

遠端地電位檢測

快速連續加載：每寄存器1.3μs

突發和立即尋址模式

無需外部元件調整零點和增益

集成輸出鉗位二極管

三種輸出阻抗選擇：

MAX5631 （50Ω）， MAX5632 （500Ω）和MAX5633 （1kΩ）

圖表

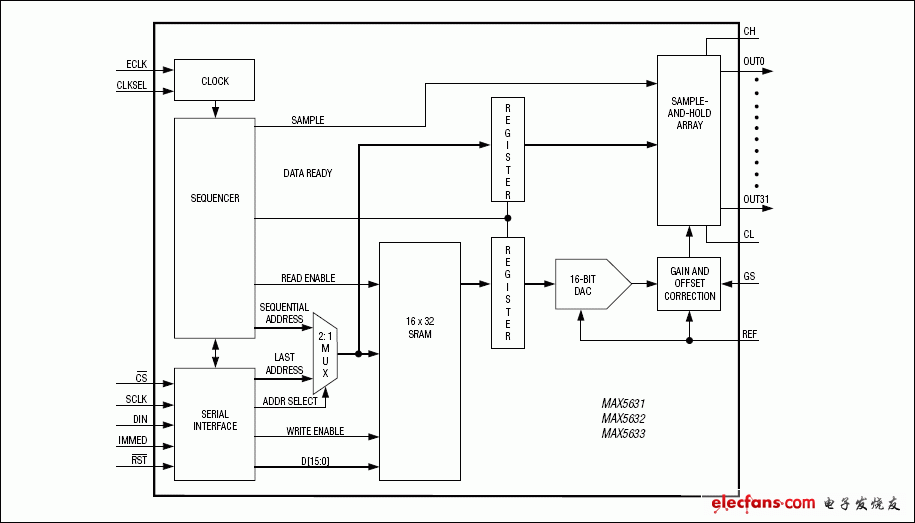

功能原理框圖
