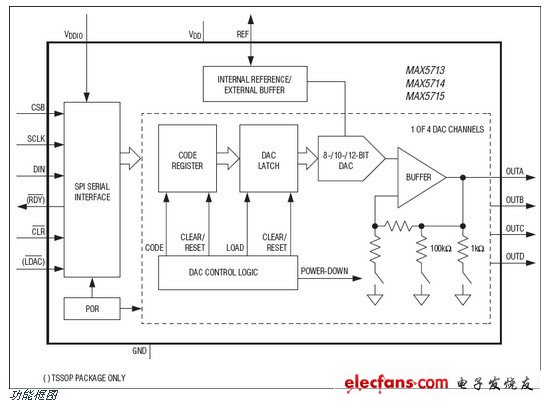

MAX5713/MAX5714/MAX5715 4通道，低功耗，8/10/12位，電壓輸出數字-模擬轉換器(DAC)，包括輸出緩沖器的選擇是2.048V內部參考，2.500V或4.096V。在MAX5713/MAX5714/MAX5715接受寬電源電壓范圍為2.7V至5.5V的極低功耗(3MW)的消費量，以適應大多數低電壓應用。精密的 ??外部基準輸入允許軌到軌運行，并提出一個100kΩ(典型值)負載到一個外部參考。MAX5713/MAX5714/MAX5715有一個50MHz的3線SPI / QSPI?/ MICROWIRE?/ DSP兼容的串行接口，其中還包括一個菊花鏈應用RDY輸出低電平有效。DAC輸出緩沖，并具有低電源電流小于百分之250FA通道和低偏移誤差±為0.5mV(典型值)。MAX5713/MAX5714/MAX5715上電時，該DAC輸出復位到零，為應用程序提供額外的安全性，需要上電驅動閥門或其它傳感器。內部參考最初掉電允許使用外部參考。MAX5713/MAX5714/MAX5715允許同時使用軟件LOAD命令或硬件負載DAC邏輯輸入(低電平有效LDAC)的輸出更新。 輸入(低電平有效CLR)的一個清晰的邏輯，使“守則”的內容和DAC寄存器異步清零和DAC輸出設置為零。MAX5713/MAX5714/MAX5715是在一個14引腳TSSOP和超小型，12焊球WLP封裝，在-40℃至+125°C溫度范圍內指定。

　　關鍵特性

　　四個高精度DAC通道

　　12位精度，無需調整

　　±1 LSB的INL緩沖電壓輸出

　　在所有操作條件單調

　　每個DAC的獨立模式設置

　　三精可選擇內部參考

　　2.048V，2.500V，4.096V

　　內部輸出緩沖器

　　軌到軌操作與外部參考

　　4.5μs穩定時間

　　輸出直接驅動2KΩ負載

　　小尺寸5mm x4.4毫米14引腳TSSOP或超小型1.6×2.2毫米12焊球WLP封裝

　　2.7V至5.5V的寬電源電壓范圍

　　至5.5VV單獨的1.8V DDIO電源輸入

　　50MHz的3線SPI / QSPI / MICROWIRE / DSP兼容的串行接口的RDY輸出低電平

　　上電復位至零標度的DAC輸出

　　低電平LDAC和低電平有效的異步控制的CLR

　　三種軟件可選的掉電輸出阻抗

　　為1kΩ，100kΩ或高阻抗
