MAX5803/MAX5804/MAX5805單通道，低功耗，8/10/12位，電壓輸出數字-模擬轉換器（DAC）的輸出緩沖器，可選擇2.048V內部參考，2.500V，4.096V。MAX5803/MAX5804/MAX5805接受的寬電源電壓范圍為2.7V至5.5V的極低的功耗（小于1mW）的消費量，以適應低電壓應用。精密的 ??外部基準輸入允許軌對軌操作和一個100kΩ（典型值）的負載到一個外部參考。， MAX5803/MAX5804/MAX5805具有I2C兼容的2線接口，工作時鐘頻率可達400kHz。DAC輸出緩沖，并具有低電源電流為155μA（典型值3V）和低偏移誤差為±0.5mV的（典型值）。上電時，MAX5803/MAX5804/MAX5805的DAC輸出復位到零，提供額外的安全應用程序，驅動閥門或其它傳感器需要在上電時處于關閉狀態。最初的內部參考斷電允許使用外部參考 MAX5803/MAX5804/MAX5805包括一個用戶可配置低有效的異步輸入端，低電平有效AUX更多的靈活性。這可以被編程為異步明確（低電平有效CLR）或臨時門（低電平有效GATE）的DAC輸出輸入一個用戶可編程的價值。還包括一個專門的低電平有效的異步LDAC輸入。這將允許同時輸出更新多個設備。 MAX5803/MAX5804/MAX5805可在10引腳TDFN /μMAX?封裝的，并規定工作在-40°C至+125°C溫度范圍。

關鍵特性

單高精度DAC通道

12位精度，無需調整

±1 LSB INL緩沖電壓輸出

在所有操作條件下保證單調性

三精可選的內部參考

2.048V，2.500V，4.096V

內部輸出緩沖器

軌到軌操作與外部參考

6.3μs穩定時間

輸出直接驅動2kΩ的負載

小型，10引腳，采用2mm x 3mm TDFN封裝和3mm x 5mm的μMAX封裝

2.7V至5.5V的寬電源電壓范圍

靈活的1.8V至5.5VV DDIO

快速400kHz，I2C兼容的2線串行接口回讀

上電復位至零標度的DAC輸出

用戶可配置的異步I / O功能：低電平有效，低電平有效LDAC，CLR低電平有效GATE

三種軟件可選的關斷輸出阻抗：1kΩ或100kΩ的，或高阻

低155μADAC的電源電流在3V

圖表

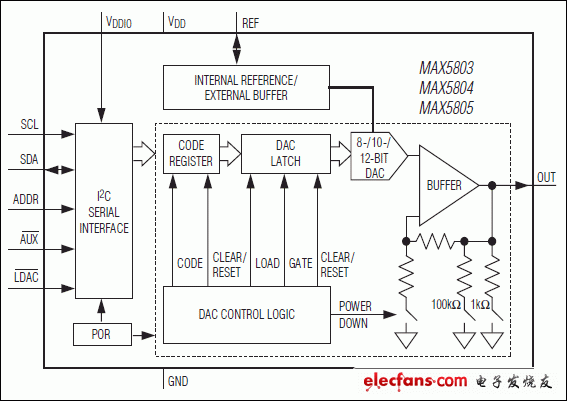

功能框圖
