概述
PECI至I2C轉換器MAX6621提供了一種高效、低成本的PECI至SMBus/I2C協議轉換方案。PECI兼容的主機可以直接從多達4個PECI使能的CPU讀取溫度數據。
I2C接口提供一個獨立的串行通信通道，用于在多主系統或多從系統中與外圍設備同步通信。該接口允許最高400kbps的串行數據速率。
MAX6618工作于+3.0V至+3.6V電源電壓范圍和-20°C至+120°C環境溫度范圍。
關鍵特性
400kbps I2C兼容2線串行接口
+3V至+3.6V電源電壓
PECI 1.0兼容端口
PECI至I2C轉換
可編程溫度偏移
工作溫度范圍：-20°C至+120°C
邏輯電平以PECI電源輸入VREF為參考
I2C總線鎖死超時自動復位
無鉛、10引腳μMAX?封裝
圖表

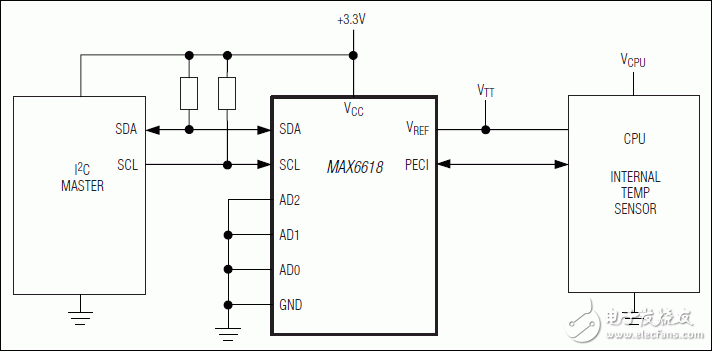

典型應用電路
