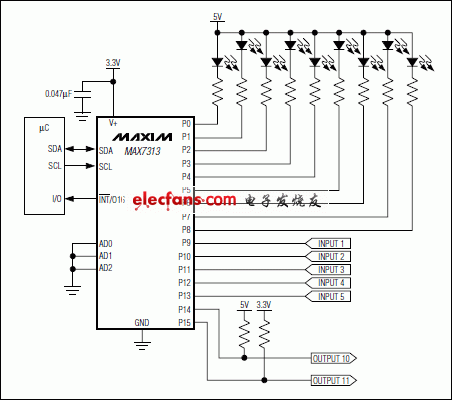

　　MAX7313是I2C兼容的串行接口外圍設備，可為微處理器提供16個I/O端口。每個I/O端口可以單獨配置為漏極開路輸出，額定輸出電流50mA/5.5V;也可以配置為具有瞬態檢測的邏輯輸入。第17個端口可用作瞬態檢測中斷或通用輸出。輸出端口可用于驅動LED或與外部上拉電阻配合提供高達5.5V的邏輯輸出。

　　器件還集成了8位PWM電流控制，其中4位用于全局控制，對所有的LED輸出提供電流粗調，從完全關閉到最亮狀態，共有14個亮度級。此外，每個輸出還具有各自的4位控制，可進一步將全局設置電流細分為16個等級。另外，電流控制也可配置成單獨的8位控制，同時設置所有輸出。

　　每個輸出具有獨立的閃爍定時，具有兩相閃爍。每相閃爍LED可被設置為打開或關斷，也可省略閃爍控制。閃爍周期由寄存器控制。

　　MAX7313支持熱插入，斷電時(V+ = 0V)，所有端口引腳、/INT輸出、SDA、SCL和從機地址輸入AD0-2保持高阻，可承受6V電壓。

　　MAX7313通過2線I2C/SMBus串行接口控制，可被配置為64個I2C地址中的任何一個。

　　關鍵特性

　　400kbps、2線串行接口，5.5V容限

　　2V至3.6V工作

　　8位PWM LED亮度控制

　　全局16級亮度控制

　　獨立的16級亮度控制

　　兩相LED閃爍

　　高端口輸出電流，每端口50mA (最大值)

　　輸出額定電壓5.5V，漏極開路

　　支持熱插入

　　5.5V輸入過壓保護

　　瞬態檢測，具有中斷輸出

　　1.2μA (典型值)、3.6μA (最大值)待機電流

　　小尺寸4mm x 4mm、TQFN封裝

　　-40°C至+125°C工作溫度范圍

　　所有端口均可配置成輸入或輸出
