MAX78700是一個模擬 - 數字轉換器（ADC），用于與一個兼容MAX78xxx能量測量處理器。該器件可提供的主機，而主機提供控制，命令，MAX78700電源的電流和電壓測量。的脈沖變壓器提供的移動設備和主機之間的數據隔離和功率路徑，測量子系統中省去額外的隔離組件。
關鍵特性
優于0.5％瓦特小時在寬動態范圍的精確度，使用單一校準點
高分辨率Δ-ΣADC
工廠校準電壓參考和模具溫度傳感器
簡化的系統架構
無需電源
完全采用隔離變壓器的主機
消除了數據隔離元件
減小體積，物料
小型10引腳μMAX?封裝
圖表

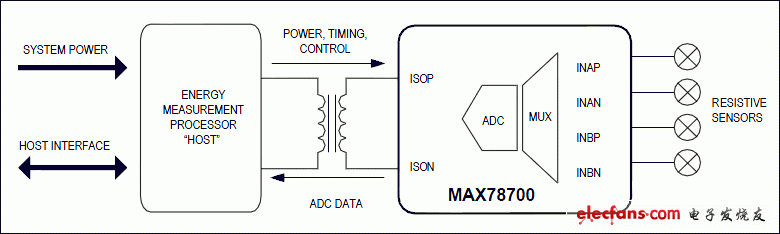

Block Diagram
