MAX9039–MAX9043及MAX9050–MAX9053是低功耗比較器與精密電壓基準源的結合。它們的工作電壓范圍適合于3V和5V系統。MAX9039/MAX9040/MAX9041/MAX9050/MAX9051含有一個比較器和電壓基準，耗電僅40μA。MAX9042/MAX9043/MAX9052/MAX9053含兩路比較器和一個電壓基準，耗電僅55μA。低工作電壓及低供電電流使這組器件非常適合用于靠電池供電的系統。

本系列比較器都具有滿擺幅輸入輸出能力，共模輸入電壓范圍超過電源電壓250mV。典型輸入偏置電流1.0pA，典型輸入失調電壓0.5mV。內部滯回可保證即使在輸入緩慢信號時也能提供干凈的輸出切換。獨特的輸出級設計限制了切換時的電源電流浪涌，有效避免了許多其他比較器通常會產生的電源擾動問題。這種設計同時也降低了動態條件下的功耗。比較器的輸出端為滿擺幅，推挽式輸出級，吸收和源出電流的能力達8mA。雖然工作電流很低，而傳播延遲僅有400ns。

基準輸出電壓在MAX9039中設定為1.23V，MAX9040–MAX9043為2.048V，MAX9050–MAX9053為2.500V。MAX9040–MAX9043及MAX9050–MAX9053提供兩個等級產品：A級具有0.4%的初始精度和6ppm/°C的溫度系數，B級具有1%的初始精度（MAX9039的初始精度為±0.4%）和100ppm/°C的溫度系數。電壓基準源采用專有的曲率糾正電路和激光微調薄膜電阻。這些串聯基準可以吸收或源出高達500μA的負載電流。

關鍵特性

比較器 + 精密基準，采用UCSP/SOT23封裝

2.5V至5.5V單電源供電（MAX9039–MAX9043）

低供電電流（MAX9039/MAX9040/MAX9041/MAX9050/MAX9051）

40μA靜態電流

開關頻率100kHz時動態電流為50μA

400ns傳播延遲

滿擺幅輸入

滿擺幅輸出級可吸收和源出8mA

內部±3mV滯回

基準電壓：

±0.4% （最大）的初始精度（A級）

6ppm/°C （典型）的溫度系數（A級）

對于0至4.7nF容性負載穩定

圖表

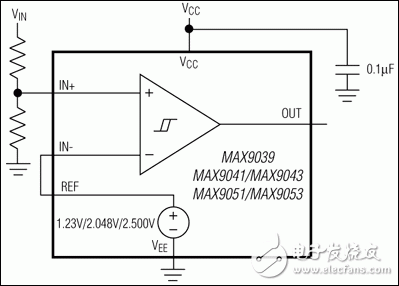

典型工作電路
