MAX9240緊湊的解串器的接口設計GMSL串行器與50Ω同軸電纜或100Ω屏蔽雙絞線（STP）電纜。該器件與MAX9271或MAX9273串行化器對。

并行輸出是可編程的單人或雙人輸出。雙輸出選通了一半的每個像素時鐘周期并行字。雙輸出可以用于與GMSL序列化，具有雙輸入特征。

該器件的嵌入式控制通道工作在9.6kbps到1Mbps的。使用的控制通道，微控制器（μC）可以編程的串行器/解串器和外圍設備的寄存器，在任何時間，獨立視頻定時。兩個可編程GPIO端口和一個連續采樣GPI輸入。

對于與較長的電纜一起使用，該設備具有一個可編程的均衡器?？删幊虜U(kuò)頻上可用的并行輸出。串行輸入符合ISO10605和IEC 61000-4-2 ESD標準。核心電壓范圍是1.7V至1.9V，I / O電源電壓范圍是1.7V至3.6V。該器件可在一個48-pin（7毫米x 7毫米）TQFN-EP封裝，引腳間距為0.5mm，工作在-40°C至+105°C溫度范圍。

關鍵特性

相機應用的理想選擇

工程與低成本50Ω同軸電纜和FAKRA連接器或100ΩSTP

錯誤檢測/糾正

9.6kbps到1Mbps的控制通道I2C-I2C模式與時鐘拉伸性能

最佳的一流供應電流：90mA（最大）

百萬像素?cái)z像機的雙時鐘

電纜均衡允許15米在全速電纜

48引腳（7毫米x 7毫米）TQFN-EP封裝與引腳間距為0.5mm

百萬像素?cái)z像機的高速數據反序列化

高達1.5Gbps串行比特率，單或雙輸出：6.25MHz到100MHz的時鐘

系統的靈活性多個控制通道模式

9.6kbps到1Mbps的控制通道UART，UART或UART，I2C模式

減少電磁干擾和屏蔽要求

100mV到500mV的單端或?yàn)?0mV到400mV差分輸入可編程

在并行輸出的可編程擴頻降低EMI

串行輸入曲目擴頻

攝像機上電和驗證的外設功能

內置在PRBS檢查中的串行鏈路的誤碼率測試

短接在一起，到了地面，電池，或開放式的串行鏈路的故障檢測

兩個GPIO端口

專用的“上/下”GPI相機幀同步觸發和其他用途

遠程/本地從睡眠模式喚醒

符合嚴格的汽車及工業需求

-40°C至+105°C工作溫度

±10kV接觸和±15kV IEC61000-4-2 ESD保護

±10kV接觸和±30kV空氣ISO10605 ESD保護

圖表

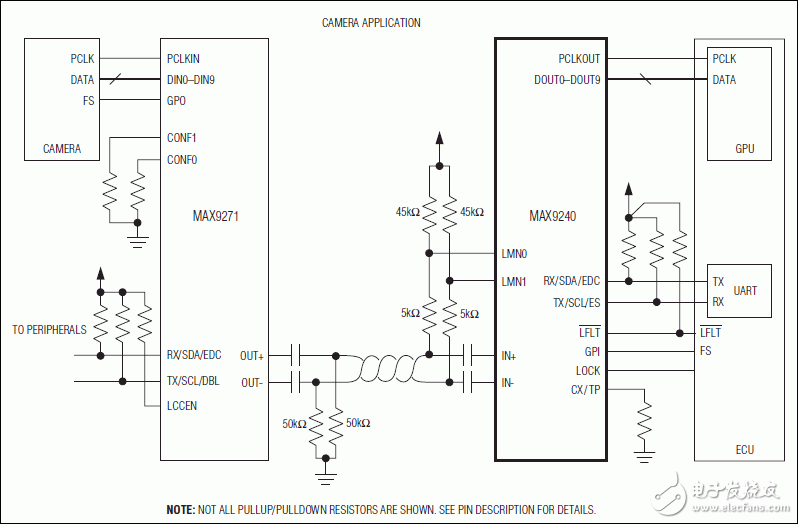

Typical Application Circuit
