　　MAX9532 DirectDrive?視頻濾波器放大器是專為工作在惡劣環境的應用設計的，例如汽車。MAX9532集成了短路至電池的保護電路，當器件輸出短路到最高18V電源時不會損壞器件。

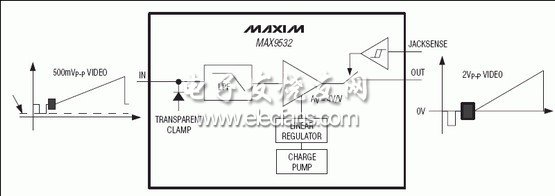

　　Maxim的DirectDrive技術省去了大尺寸輸出耦合電容，并將輸出視頻黑電平箝位在地電位附近。DirectDrive采用集成電荷泵和內部線性穩壓器，產生干凈的負電源，從而允許放大器將同步頭拉至地電位以下。電荷泵向視頻輸出注入非常小的噪聲，使圖像具有極小干擾。

　　MAX9532具有內部重建濾波器，用于平滑階躍響應，抑制視頻信號中來自視頻數/模轉換器(DAC)的毛刺。重建濾波器提供具有9.5MHz (典型值)的±1dB通頻帶，27MHz時具有42dB衰減。

　　MAX9532的輸入可以直接連接至視頻DAC輸出。MAX9532還具有透明傳輸輸入同步頭箝位，允許具有不同直流偏置的輸入信號交流耦合。

　　MAX9532具有4V/V的內部固定增益。視頻信號的輸入滿量程為標稱0.5VP-P，視頻信號的輸出滿量程為標稱2VP-P。

　　短路至電池保護電路利用了一個內部與放大器串聯的開關。當MAX9532檢測到輸出短路到電池電壓時，內部開關斷開，為MAX9532提供最高18V的保護。

　　MAX9532采用3mm x 3mm、10引腳μMAX?封裝，工作在-40°C至+125°C汽車級溫度范圍。

　　關鍵特性

　　視頻輸出具有短路至電池的保護電路(最高18V)

　　DirectDrive將視頻輸出黑電平建立在地電位附近

　　DirectDrive省去了輸出隔直電容

　　3.3V單電源供電

　　重建濾波器具有9.5MHz通帶，27MHz時具有42dB衰減

　　直流耦合輸入/輸出

　　透明輸入同步頭箝位

　　4V/V內部固定增益
