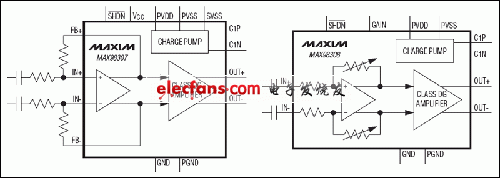

　　MAX98307/MAX98308完全差分單聲道類多層次集成反相電荷泵功率放大器提供高效率，高功率的音頻解決方案為 便攜式應用類DG多級調制輸出信號的動態范圍擴展采用電荷泵產生負電壓軌需要延長的電源電壓。在高效率在很寬的輸出功率范圍這個計劃的結果。 ，該集成電路結合了Maxim的有源輻射限制多級輸出調制的邊沿速率和過沖控制電路 ，大大降低EMI。這些功能消除輸出濾波相比，傳統D類器件，減少元件數量和成本的需要 。MAX98307的16引腳TQFN封裝，具有可調增益由外部電阻設置。MAX98308的節省空間的12焊球WLP封裝功能的8.5分貝內部固定增益，11.5分貝，14.5分貝，17.5分貝，由一個單一的增益輸入和20.5分貝設置。兩款器件均工作在擴展級-40 ° C至+85 ° C溫度范圍。

　　關鍵特性

　　結合高效率與高輸出功率

　　類DG多級調制確保最高的效率在很寬的輸出功率范圍

　　提高電池壽命

　　低1.85毫安靜態電流

　　高輸出功率在1%的THD + N

　　1.54W PVDD在V = 3.6V，8Ω+68μH負載

　　在V 2.85W PVDD = 5V，8Ω+68μH負載

　　高輸出功率在10%的THD + N

　　1.77W PVDD在V = 3.6V，8Ω+68μH負載

　　在V 3.3W PVDD = 5V，8Ω+68μH負載

　　84%的效率(V PVDD = 3.6V，500mW的輸出)

　　有源輻射限制類危險品的多級輸出調制消除了電磁干擾輸出濾波要求

　　集成的電荷泵和高效率的結果，在小解決方案尺寸

　　出色的RF抗干擾

　　點擊和噼噗聲抑制

　　熱和過流保護

　　低電流關斷模式
