概述

MAXQ614是一款低功耗，16位MAXQ?微控制器，專為低功耗應用，如通用遙控器，消費類電子產品，白色家電。該器件結合了一個功能強大的16位RISC微控制器和集成外設，包括兩個通用同步/異步接收器發送器（USART），產生載波頻率的IR模塊和靈活的I / O端口可復用鍵盤控制。

該器件包含80KB的閃存和2KB數據SRAM。

最終在低功耗電池供電性能，該器件還包括一個超低功耗停止模式（0.2μA典型值）。在此模式中，最小數量的電路供電。喚醒源包括外部中斷，電源失效中斷和定時器中斷。從1.70V至3.6V的寬工作電壓微控制器運行。

關鍵特性

高性能，低功耗的16位RISC核心

DC至12MHz工作頻率在整個工作范圍

1.70V至3.6V工作電壓

總共33條指令??簡化編程

三個獨立的數據指針，加速數據轉移，具有自動遞增/遞減

專用指針用于直接讀取代碼空間

16位指令字，16位數據總線

16個16位通用工作寄存器

記憶體功能

80KB快閃記憶體

2KB數據SRAM

其他外設

電源失效報警

上電復位（POR）/掉電復位

自動IR載波頻率發生器和調制器

2個16位可編程的定時器/計數器，帶預分頻器和捕獲/比較

兩個USART端口

可編程看門狗定時器

8kHz超微功耗環型振蕩器喚醒定時器

最多16個通用I / O的

低功耗

0.2μA（典型值），2.0μA（最大值）在停止模式下，TA =+25°C，電源故障監視器禁用

2.5毫安主動模式（典型值），12MHz時

圖表

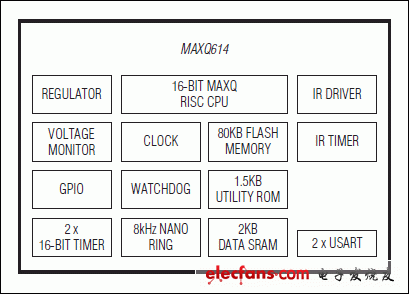

Block Diagram
