簡單的將Vsupply 與負載接通的開關控制電路

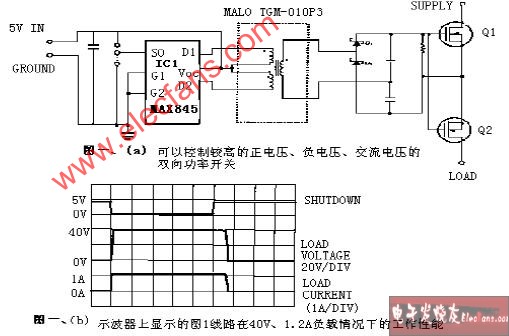

圖一所示電路為一簡單的將Vsupply 與負載接通的開關控制電路，Vsupply 可以是正電
壓、負電壓或交流電壓。輸入電壓的幅值只受到MOSFET 的Vds 的最大額定值的限制,圖中所示
MOSFET Q1、Q2 的VDS極限值為50V，電路中采用的是MAX845芯片。
變壓器的初級繞組和驅動IC 的工作電壓是5V，它們?cè)谧儔浩鞯拇渭?jí)繞組產生一個隔離的
交變電壓，由D1 和D2 整流產生一個供N 溝道MOSFET 使用的10 伏的VGS電壓。這樣產生的VGS
是一個恒定的隔離電壓，不會受到VDS對地電壓的變化的影響。由于負的VGS電壓加在單個MOSFET
上仍會有電流流過關斷狀態下的MOSFET（由于內部寄生二極管處于正偏狀態所引起）。故采用
兩個MOSFET 源極與源極對接，這樣它們的內部寄生二極管反向?qū)?，在任何情況下都不會有
電流流過。
關閉IC 后，MOSFET 的VGS為0V，開關斷開（SD=5V、開關斷開，SD=0V、開關閉合）。開關
的速度取決于R1 的大?。篟1 值小可以降低開關延時，但相應功耗較大（R1=1K 時，負載電流
為24 毫安）。若開關速度不是很關鍵，可以選取較大的R1 值將功耗電流降低到5 毫安。圖2
是該電路在40V，1.2A 負載情況下的工作性能。
采用其它的開關技術有一定的不足之處，例如繼電器，它的開關觸點會抖動，功耗也較高。
功率MOSFET 開關的VGS最大額定值（標準器件約為20 伏，邏輯電平器件約為15 伏）使得它很
難承受超過15 伏的電壓。當然也可以對柵極電壓進行電平變換，但這樣會浪費功率，另外較
高電壓所需的較大的電阻將使開關速度降低。
