鉭電容基礎知識
鉭電容基礎知識
一、鉭電容介紹
鉭電容是由稀有金屬鉭加工而成，先把鉭磨成微細粉，再與其它的介質一起經燒結而
成。目前的工藝有干粉成型法和濕粉成型法兩種。鉭電容由于金屬鉭的固有本性，具有
穩定好、不隨環境的變化而改變、能做到容值很大等特點，在某些方面具有陶瓷電容不
可比較的一些特性，因此在很多無法使用陶瓷電容的電路上鉭電容被廣泛采用。
目前全球主要有以下幾個品牌的鉭電容：AVX、KEMET、VISHAY、NEC，其中AVX
和VISHAY 的產量最大，而且質量最好。
二、鉭電容技術規格和選型（以VISHAY 和AVX為例說明）
（一）VISHAY
1、型號表示方法
293D 107 X9 010 D 2 W
① ② ③ ④ ⑤ ⑥ ⑦
① 表示系列，VISHAY 有293D 和593D 兩個系列，293D 表示普通鉭電容，593D
表示的是低阻抗鉭電容，直流電阻小于1 歐，一般在100 毫歐到500 毫歐之間。
② 表示電容的容量，范圍從0.1UF----680UF
③ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）
④ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從4V---50V
⑤ 表示鉭電容的尺寸大小，有A、B、C、D、E、P 五種尺寸
⑥ 表示電容的焊點材料，一般是鎳銀和鈀銀
⑦ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤
2、外形尺寸
字母代碼 尺寸代碼 具體尺寸mm

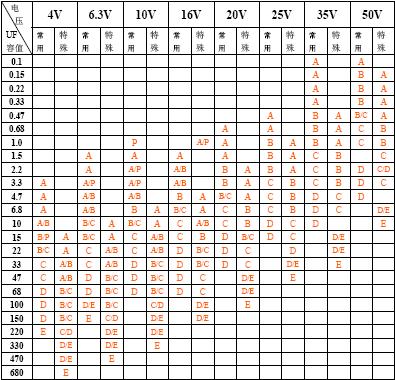

3、容量與電壓和尺寸的范圍關系表
293D 普通系列

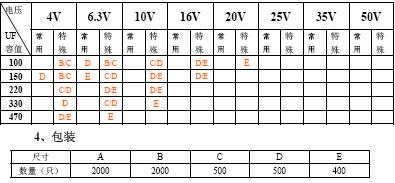

593D 低阻系列（通用低阻鉭電容為100UF----470UF）
（一）AVX
1、型號表示方法
TAJ C 100 K 010 R
① ② ③ ④ ⑤ ⑥
① 表示系列，AVX 有TAJ 和TPS 兩個系列，TAJ 表示普通鉭電容，TPS 表示的是
低阻抗鉭電容，直流電阻小于1 歐，一般在100 毫歐到500 毫歐之間，特殊的
可以低到40 毫歐。
② 表示鉭電容的尺寸大小，有A、B、C、D、E、Y、V 六種尺寸
③ 表示電容的容量，范圍從0.1UF----1000UF
④ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）
⑤ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從4V---50V
⑥ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤
2、外形尺寸
3、容量與電壓和尺寸的范圍關系表
TAJ 普通系列

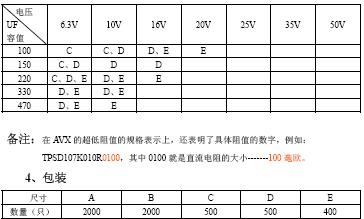

備注：標紅顏色的是該容量、該電壓下所對應的首選尺寸TPS 低阻系列（通用低阻鉭電容為100UF----470UF）
