MAX756組成的3.6V鋰電池供電升壓到5V輸出的電路

2009年05月13日 11:55 本站整理作者：佚名用戶評論（）

關鍵字：

直接使用3．6V鋰電池，經過DC—DC電壓轉換芯片MAX756將電壓升至5 V后為單片機和外設供電。

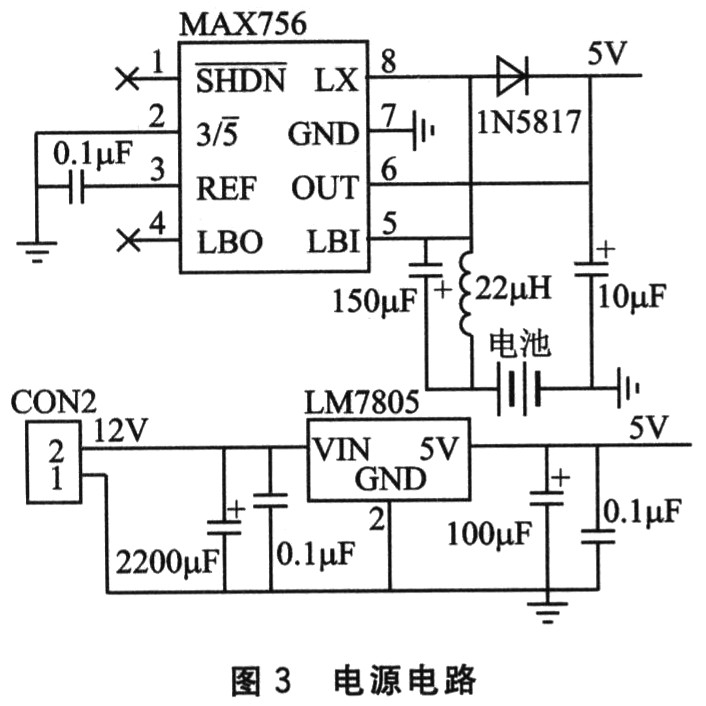

太陽能電池產生的12 V電壓通過穩壓芯片LM7805后，得到穩定的5 V電壓輸出，輸出電壓既可以為測試模塊供電還可以通過充電電路為鋰電池充電。圖3是電源模塊的硬件原理圖。
