由MC33374T/TV構成52W開關電源的電路

2009年07月15日 08:28 本站整理 作者：佚名 用戶評論（）
關鍵字：
由MC33374T／TV構成的15V／3.5A、52W開關電源的電路如圖3所示。其交流輸入電壓u的允許變化范圍是92V～276V。VD1～VD4為整流橋。初級保護電路由RC吸收電路（R2、C2）和鉗位保護電路（VDZ、VD5）構成，能有效抑制高頻變壓器漏感產生的尖 峰 電 壓 ， 保 護MC33374內 部 的 功 率 開 關 管 不 受 損 壞 。VDZ采 用 P6KE200A型 瞬 態 電 壓 抑 制 器 （ TVS） ， 圖 中 阻 容 元 件R1、C3的 序 號 空 缺 ， 根 據 需 要 亦 可 將R2、C2的 串 聯 電 路 ， 改 成 由R1(20 kΩ 、 2 W)和C3（ 0.1 μ F、 400 V） 并 聯 后 再 串 以 超 快 恢 復 二 極 管 ， 組 成R、C、VD型 保 護 電 路 。C5為UCC端 的 旁 路 電 容 。 SB為 控 制 開 關 電 源 通 、 斷 狀 態 的 按 鍵 。VD6與C6組 成 反 饋 繞 組 輸 出 端 的 高 頻 整 流 濾 波 器 。 次 級 高 頻 整 流 管 采 用 MBR20100CT（ 20 A／ 100 V） 型 肖 特 基 二 極 管 。 此 管 屬 于 共 陰 對 管 ， 兩 個 陰 極 在 內 部 短 接 ， 使 用 時 需 將 兩 個 陽 極 在 外 部 連 通 ， 作 并 聯 接 法 。 由C8、C11、L、C12和C13組 成 輸 出 濾 波 電 路 。 設 計 印 制 板 時 還 可 預 先 留 出C9、C10的 位 置 ， 以 便 由C8～C11這 4只 電 容 并 聯 成 濾 波 電 容 ， 進 而 使L0減 小 到L0/4。

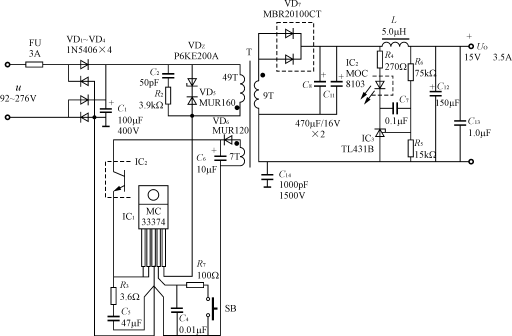

圖3  由MC33374T/TV構成52W開關電源的電路

    由可調式精密并聯穩壓器TL431B構成外部誤差放大器，它還與光耦合器MOC8103組成了光耦反饋電路。其穩壓原理是當輸出電壓Uo發生波動時，經R5、R6分壓后得到的取樣電壓就與TL431B中的2.5V基準電壓進行比較，產生外部誤差電壓Ur′，再通過光耦合器使第2腳的反饋電流IFB產生相應的變化，并以此調節輸出占空比，達到穩壓目的。C14用來濾除由高頻變壓器初、次級耦合電容所造成的共模騷擾。C7為控制環路的補償電容。
