由SG3524構成的開關穩壓器電路
2009年10月14日 14:35 www.elecfans.co 作者：佚名 用戶評論（）
關鍵字：
由SG3524構成的開關穩壓器電路

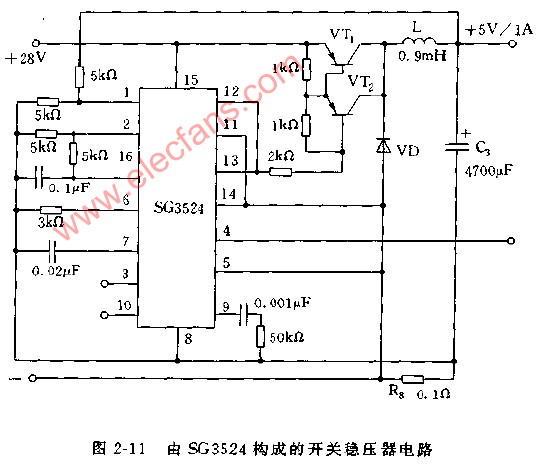

圖2-11是SG3524構成的開關穩壓器電路，圖中管腳11與14.12與13相接以控制開關調整管VT1，VT2的開與關，此時開關電壓調整器的工作頻率就是SG3524的斜波振蕩頻率，電感L，電容C3續流二極管VD構成正激型交換器，電阻R6為限流電阻，決定該調制器最大輸出電流值并接在管腳4與5之間，其余管腳的連接與圖2-10相同，當輸入電壓V15為28V時，該調整器可輸出5V，1A，圖2-12是采用SG3524構成的半橋型開關穩壓電源電路。
